Komfortable Lösung zur Übertragung von CAN-bus Nachrichten in verteilte Systeme
Zuverlässige Kommunikation bei hoher Buslast und präzise Zeitstempel für die CAN-Nachrichten

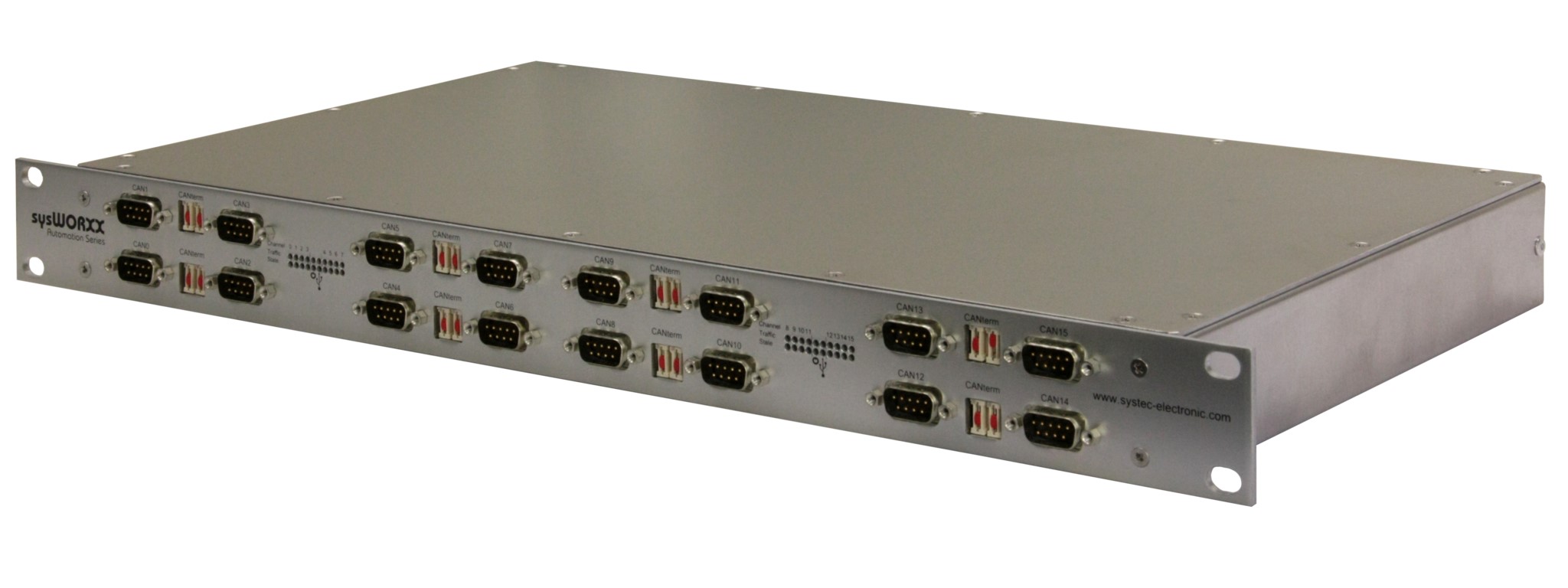

Basierend auf dem erfolgreichen USB-CANmodul Modellen vereint das USB-CANmodul16 bis zu 16 CAN-Kanäle in einem Gerät, die über 2 Highspeed USB2.0 Schnittstellen (mit einer Datenübertragungsrate von 480Mbps) mit dem PC verbunden werden. Dies stellt eine hochkomfortable sowie kosteneffiziente Lösung zur Übertragung von CAN-bus Nachrichten in verteilten Systeme mit zentraler Datenerfassung dar. Somit ist das USB-CANmodul16 bspw. für den Einsatz im Automobilbereich, in Forschungseinrichtungen oder auch Laboren geeignet.
Wie alle Versionen der SYS TEC USB-CAN-Interface-Serie, kann auch das USB-CANmodul16 durch die transparente Tunnelung der CAN Nachrichten mit CAN basierenden High-Layer-Protokollen, wie CANopen, SDS, DeviceNet oder J1939 genutzt werden.*
Die neu integrierte 32-bit CPU garantiert eine zuverlässige Kommunikation auch bei hoher Buslast und liefert präzise Zeitstempel für die CAN-Nachrichten.
Der PC-Treiber ermöglicht eine einfache Plug&Play Installation und unterstützt den Simultanbetrieb von bis zu 64 CAN-Kanälen an einem PC. Mit der Unterstützung der hohen Anzahl von Kommunikationskanälen ist auch dieses USB-CAN-Feldbusmodul ideal geeignet für Service- und Wartungsaufgaben in CAN-bus Systemen.
Das USB-CANmodul16 entspricht der EMV-Richtlinie 2014/30/EU.
* Softwareseitig benötigen Sie für z.B. J1939 unser CANinterpreter Add On, sowie einen J1939 Protokollstack.
Modul-Eigenschaften
| Physisch | |
| Größe (LxBxH) | 270 (310 mit Griffen) x 440 x 44mm |
| Betriebstemperatur | 0 bis +55ºC |
| Luftfeuchtigkeit | 10 bis 95% nicht kondensierend (VDE 0110) |
| Konnektivität | |
| Anzahl CAN Kanäle | 16 |
| PC Anschluss | USB V2.0 high-speed bis zu 480 Mbps |
| CAN Schnittstelle | 16 CAN Schnittstellen, high-speed CAN entsprechend ISO 11898-2, optisch getrennt |
| CAN Transceiver | high-speed CAN: 82C251 |
| CAN Spezifikation | CAN 2.0A (11-bit identifier) CAN 2.0B (29-bit identifier) |
| CAN connector | SUB-D9 |
| CAN Bitrate | 10kbps bis 1Mbps |
| CAN bus Features | Remote frames Listen only mode Zeitstempel für empfangene Nachrichten Empfang des übermittelten Echos inklusive Zeitstempel automatische Übertragung zyklischer Nachrichten |
| Software | |
| Softwareunterstützung für Windows® | USB-CANmodul Control - Konfigurationstool für mehrere USB-CANmodule PCAN View - einfach zu bedienender CAN Monitor der das Senden und Empfangen von CAN Nachrichten ermöglicht |
| Programmierunterstützung für Windows® | Umfangreiche Programmier-API inklusive Demo Source für Microsoft Visual C++, LabView, Visual Basic .NET CANopen API für .NET - basierend auf dem SYS TEC CANopen Stack, ermöglicht eine unkomplizierte Implementierung in CANopen-Anwendungen |
| Programmierunterstützung für Linux | SocketCAN basierte API (Linux Kernel Version 2.6.32 oder höher) |
| Gerätetreiber | Windows® 10, 8.1, 8, 7 (32/64 bit), Linux |
| Anzeigen | |
| LED | LEDs für Spannungsversorgung, CAN Status, CAN Datenverkehr |
| Spannungsversorgung | |
| Spannungsversorgung | 100 ... 240 VAC |
| Gehäuse | |
| Gehäuse | 1HU 19" Rack-Ausführung |
Downloads
| Name | Type | Size | Action |
|---|---|---|---|
| U | |||
|
USB-CANmodul Utility Disk P/N SO-387 - V6.05 - Driver for Windows® 10, 8.1, 8, 7 (32/64 bit), LabView Please note - this package includes driver support for all standard module versions of 3rd (AT91) and 4th (STM32) generation | ZIP | 11 MB | Download |
| C | |||
|
CANopen API for .NET P/N SO-1088 - V5.60 - Release March 2015 | zip | 53 MB | Download |
| L | |||
|
Linux SocketCAN Treiber für USB-CANmodul Serie Release Version V0.9.10 | bz2 | 323 KB | Download |
Bestellinformationen
| Art.-Nr. | Beschreibung |
| 3404001-01 | USB-CANmodul16 19" Rack-Ausführung, high-speed CAN Transceiver 82C251, optisch getrennt |
