USB-Adapter zur Anbindung von CAN-Netzwerken

Unterstützung sämtlicher High-Layer-Protokolle durch transparente Tunnelung der Nachrichten

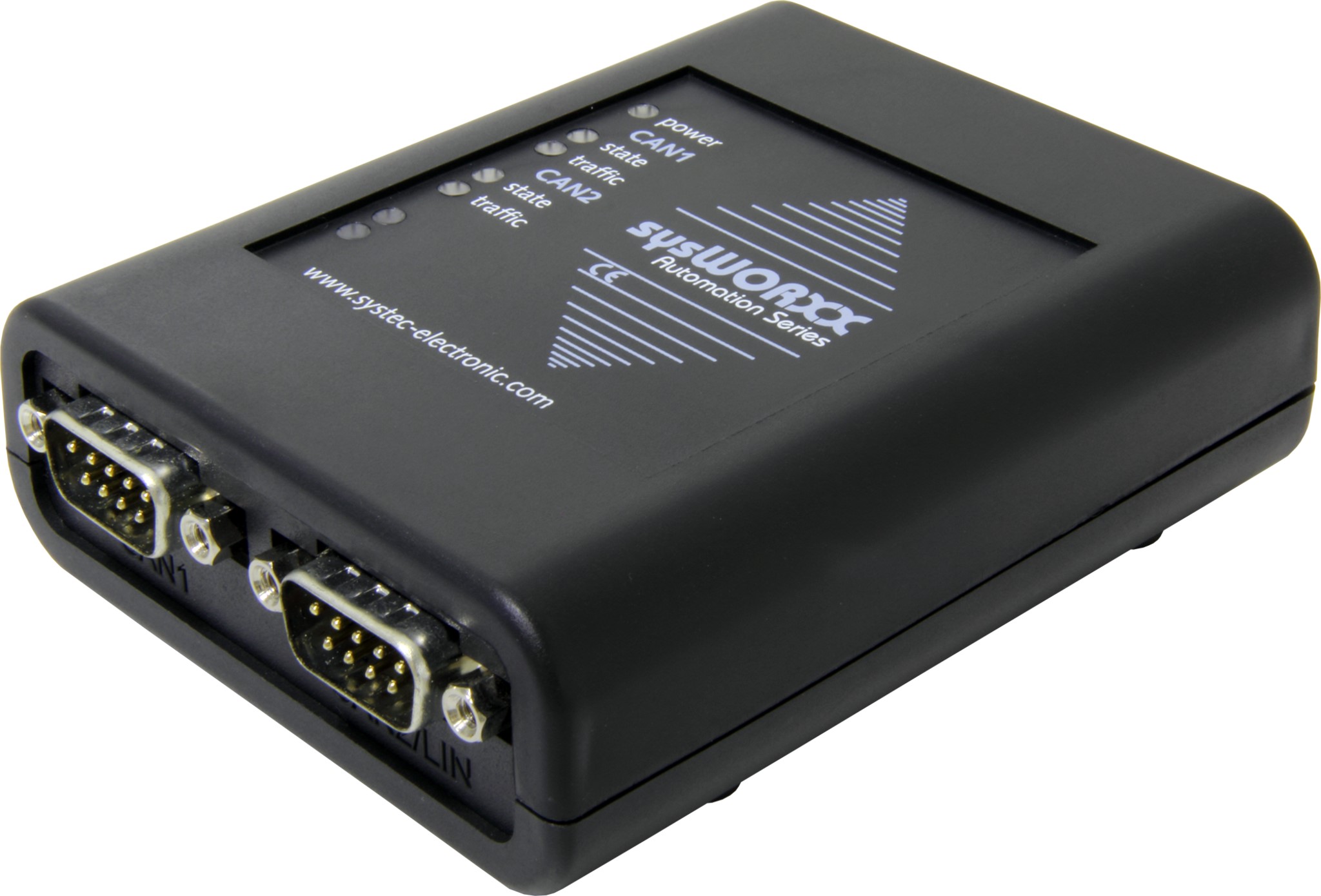

Das USB-CANmodul2 ist eine erweiterte Version des USB-CANmodul1 mit zwei CAN-Kanälen. Als zuverlässiger und robuster USB-Adapter eignet es sich zur Anbindung von CAN-Netzwerken an Windows- und Linux-Geräte wie PC, Laptop und Embedded Steuerungen. Durch die transparente Tunnelung der CAN Nachrichten kann das Modul mit CAN basierten High-Layer-Protokollen wie CANopen, SDS, DeviceNet oder J1939 genutzt werden.

Ein performanter 32-Bit CPU-Kern mit integriertem Nachrichtenbuffer ermöglicht eine zuverlässige Kommunikation auch bei hoher Buslast und liefert präzise Zeitstempel für die empfangenen CAN-Nachrichten.

Der PC-Treiber erlaubt eine einfache Plug&Play Installation und unterstützt den Simultanbetrieb von bis zu 64 CAN-Kanälen an einem Host. Über virtuelle Netze ermöglicht der Treiber die gleichzeitige Nutzung des USB-CANmoduls durch verschiedene Applikationen.

Die zweite Schnittstelle kann alternativ mit CAN-Transceivern für Low Speed oder Single Wire bestückt werden. Zudem ist ein digitaler 8-Bit I/O Erweiterungsport optional integrierbar.

Dank seines attraktiven Preis-Leistungsverhältnis und seinem zuverlässigen kompakten Design ist das USB-CANmodul ideal geeignet für CAN-Bus basierende Entwicklungen, Service- und Wartungsaufgaben in CAN-Bus Systemen, sowie für den Einsatz in Serienprodukten. Die beiliegende CAN-Monitoring-Software rundet das Paket ab.

Das USB-CANmodul entspricht der EMV-Richtlinie 2014/30/EU.

Modul-Eigenschaften...

Eigenschaften
Physisch
Größe (LxBxH)	100 x 78 x 30mm
Gewicht	ca. 110g
Betriebstemperatur	-40 bis +85ºC
Luftfeuchtigkeit	10 bis 95% nicht kondensierend (VDE 0110)

n
Konnektivität
Anzahl CAN Kanäle	2
PC Anschluss	USB V2.0 Full Speed
CAN Schnittstelle	2 CAN Schnittstellen, High Speed CAN entsprechend ISO 11898-2, optisch getrennt
Unterstützte CAN Transceiver	High Speed CAN: 82C251
	Low Speed CAN: TJA1054
	Single Wire CAN: AU5790
CAN Spezifikation	ISO 11858-1/2, Standard Frames, Extended Frames
CAN Anschluss	SUB-D9
CAN Bitrate	10kbps bis 1Mbps
CAN-Bus Features	Transmit Remote Frames
	Listen only mode, Zeitstempel für empfangene Nachrichten (100µs Auflösung)
	Automatische Übertragung zyklischer Nachrichten, Hardware Akzeptanzfilter, Rückmeldungen bei Statuswechsel und Verbinden/Trennen Software
Softwareunterstützung für Windows®	USB-CANmodul Control - Konfigurationstool für mehrere USB-CANmodule

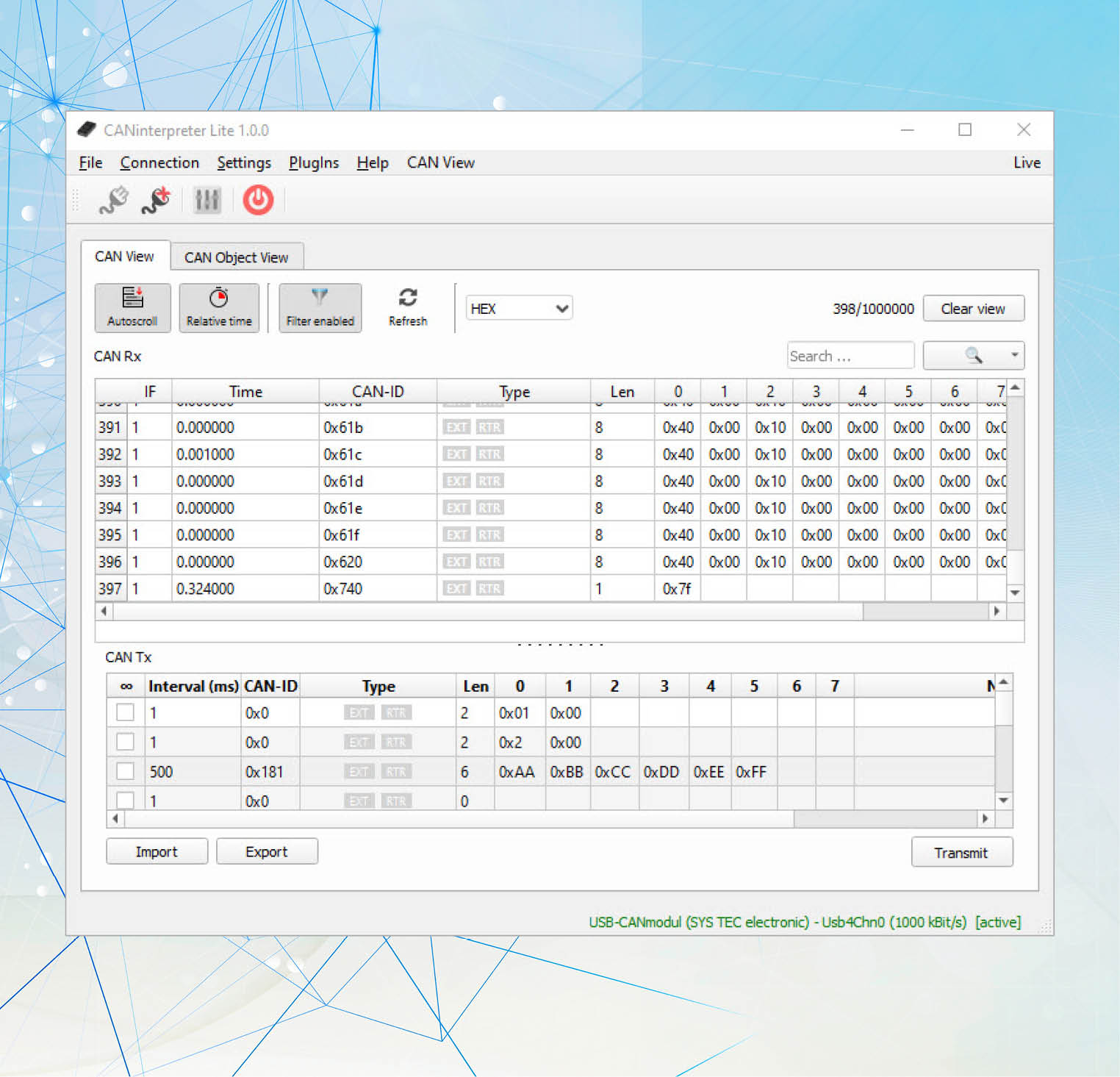

	CANinterpreter Lite - einfach zu bedienender CAN Monitor, der das Senden und Empfangen von CAN Nachrichten ermöglicht
Programmierunterstützung für Windows®	Umfangreiche Programmier-API inklusive Demo Source für Microsoft Visual C++, LabView, Visual Basic .NET
Programmierunterstützung für Linux	SocketCAN basierte API Gerätetreiber
	Windows® 11, 10, 8.1, 8, 7 (32/64 bit), Linux

n
Sonstiges
	optional 8-Bit digitaler I/O Erweiterungsport (TTL-level); Anzeige im USB CANmodul Control
LED	LEDs für Spannungsversorgung, CAN Status, CAN Datenverkehr
Spannungsversorgung	USB Powered Stromaufnahme
	typ. 150mA
Gehäuse	Tischgehäuse

Dokumente & Downloads...
- CANinterpreter Lite für Linux (43 MB)
  Version V1.0.0 - Verwendung nur mit SYS TEC sysWORXX USB-CANmodul Series
- CANinterpreter Lite für Windows (20 MB)
  Version V1.0.1 - Verwendung nur mit SYS TEC sysWORXX USB-CANmodul Series
- Linux SocketCAN Treiber für sysWORXX USB-CANmodul Serie (450 KB)
  P/N SO-1139 - Version V1.1.0
- Manual for USB-CANmodul Serie (EN) (5 MB)
- USB-CANmodul Utility Disk (71 MB)
  P/N SO-387 - V6.11r1 - Treiber für Windows® 11, 10, 8.1, 8 (32/64 bit) und LabView,
  Beachte - Dieses Packet beinhaltet die Unterstützung für alle Standardmodule der 3. Generation (AT91) und 4. Generation (STM32F205) und 5. Generation (SMT32G491).

Bestellinformationen...

Bestellinfo
Art.-Nr.	Beschreibung
3204003	USB-CANmodul2
	Tischgehäuse, 2x High Speed CAN Transceiver 82C251, optisch getrennt
3204019	USB-CANmodul2 - 1x TJA1054, 1x 82C251, optisch getrennt *
	Tischgehäuse, 1x Low Speed CAN Transceiver TJA1054, 1x High Speed CAN Transceiver 82C251, optisch getrennt
3204008	USB-CANmodul2 - 1x AU5790, 1x 82C251 *
	Tischgehäuse, 1x Single Wire CAN Transceiver AU5790, 1x High Speed CAN Transceiver 82C251, optisch getrennt
3204007	USB-CANmodul2 mit 8-Bit I/O Erweiterungsport *
	Tischgehäuse, 8-Bit I/O Erweiterungsport, 2x High Speed CAN Transceiver 82C251, optisch getrennt
	* Verfügbarkeit auf Anfrage
