Komfortable Lösung zur Übertragung von CAN-bus Nachrichten in verteilte Systeme

Zuverlässige Kommunikation bei hoher Buslast und präzise Zeitstempel für die empfangenen CAN-Nachrichten

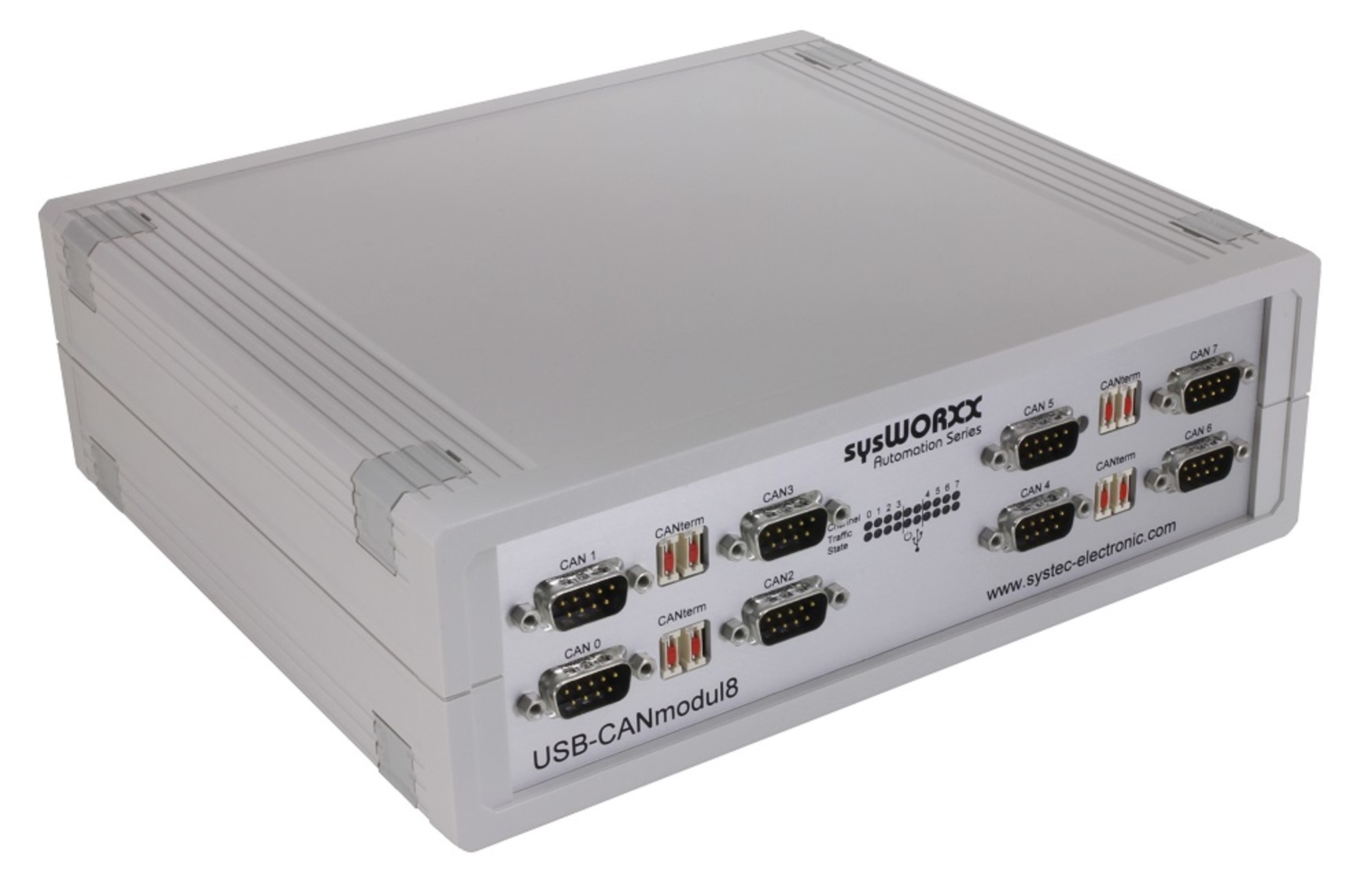

Basierend auf dem erfolgreichen Design des USB CANmodul’s, wurde mit dem USB-CANmodul8 eine erweiterte USB CAN Schnittstelle entwickelt, welche 8 CAN-Kanäle in einem Gerät bündelt. Als zuverlässiger und robuster USB-Adapter eignet es sich zur Anbindung von CAN-Netzwerken an Windows- und Linux-Geräte wie PC, Laptop und Embedded Steuerungen. Durch die transparente Tunnelung der CAN Nachrichten kann das Modul mit CAN basierten High-Layer-Protokollen wie CANopen, SDS, DeviceNet oder J1939 genutzt werden.

Ein performanter 32-Bit CPU-Kern mit integriertem Nachrichtenbuffer ermöglicht eine zuverlässige Kommunikation auch bei hoher Buslast und liefert präzise Zeitstempel für die empfangenen CAN-Nachrichten.

Der PC-Treiber erlaubt eine einfache Plug&Play Installation und unterstützt den Simultanbetrieb von bis zu 64 CAN-Kanälen an einem Host. Über virtuelle Netze ermöglicht der Treiber die gleichzeitige Nutzung des USB-CANmoduls durch verschiedene Applikationen.

Dank seines attraktiven Preis-Leistungsverhältnis und seinem zuverlässigen kompakten Design ist das USB-CANmodul ideal geeignet für CAN-Bus basierende Entwicklungen, Service- und Wartungsaufgaben in CAN-Bus Systemen, sowie für den Einsatz in Serienprodukten. Die beiliegende CAN-Monitoring-Software rundet das Paket ab.

Das USB-CANmodul entspricht der EMV-Richtlinie 2014/30/EU.

Jetzt auch im Conrad Online-Shop erhältlich

Modul-Eigenschaften...

Eigenschaften
Physisch
Größe (LxBxH)	200 x 224 x 72mm
Gewicht	1062g
Betriebstemperatur	0 bis +55ºC
Luftfeuchtigkeit	10 bis 95% nicht kondensierend (VDE 0110)

n
Konnektivität
Anzahl CAN Kanäle	8
PC Anschluss	USB V2.0 High Speed bis zu 480 Mbps
CAN Schnittstelle	8 CAN Schnittstellen, High Speed CAN entsprechend ISO 11898-2, optisch getrennt CAN Transceiver
	High Speed CAN: 82C251
CAN Spezifikation	CAN 2.0A (11-bit identifier)
	CAN 2.0B (29-bit identifier)
CAN Anschluss	SUB-D9
CAN Bitrate	10kbps bis 1Mbps
CAN-Bus features	Remote frames
	Listen only mode
	Zeitstempel für empfangene Nachrichten
	Empfang des übermittelten Echos inklusive Zeitstempel
	automatische Übertragung zyklischer Nachrichten

n
Software
Softwareunterstützung für Windows®	USB-CANmodul Control - Konfigurationstool für mehrere USB-CANmodule
	CANinterpreter Lite - einfach zu bedienender CAN Monitor, der das Senden und Empfangen von CAN Nachrichten ermöglicht
Programmierunterstützung für Windows®	Umfangreiche Programmier-API inklusive Demo Source für Microsoft Visual C++, LabView, Visual Basic .NET
	CANopen API für .NET - basierend auf dem SYS TEC CANopen Stack, ermöglicht eine unkomplizierte Implementierung in CANopen-Anwendungen
Programmierunterstützung für Linux	SocketCAN basierte API (Linux Kernel Version 2.6.32 oder höher) Gerätetreiber
	Windows® 11, 10, 8.1, 8, 7 (32/64 bit), Linux

n
Anzeigen
LED	LEDs für Spannungsversorgung, CAN Status, CAN Datenverkehr

n
Spannungsversorgung
	100 ... 240 VAC, optional 9 ... 32 VDC

n
Gehäuse
	Tischgehäuse, 1HU 19" Rack-Ausführung oder OpenFrame

Dokumente & Downloads...
- CANinterpreter Lite für Linux (43 MB)
  Version V1.0.0 - Verwendung nur mit SYS TEC sysWORXX USB-CANmodul Series
- CANinterpreter Lite für Windows (20 MB)
  Version V1.0.1 - Verwendung nur mit SYS TEC sysWORXX USB-CANmodul Series
- Linux SocketCAN Treiber für sysWORXX USB-CANmodul Serie (450 KB)
  P/N SO-1139 - Version V1.1.0
- Manual for USB-CANmodul Serie (EN) (5 MB)
- USB-CANmodul Utility Disk (71 MB)
  P/N SO-387 - V6.11r1 - Treiber für Windows® 11, 10, 8.1, 8 (32/64 bit) und LabView,
  Beachte - Dieses Packet beinhaltet die Unterstützung für alle Standardmodule der 3. Generation (AT91) und 4. Generation (STM32F205) und 5. Generation (SMT32G491).

Bestellinformationen...

Bestellinfos
Art.-Nr.	Beschreibung
3204004	USB-CANmodul8
	Tischgehäuse, High Speed CAN transceiver 82C251, optisch getrennt, Spannungsversorgung 100-240 VAC
3204010	USB-CANmodul8 *
	Tischgehäuse, High Speed CAN transceiver 82C251, optisch getrennt, Spannungsversorgung 9-32 VDC
3404002	USB-CANmodul8 *
	19" Rackausführung, High Speed CAN transceiver 82C251, optisch getrennt, Spannungsversorgung 100-240 VAC
3304000	USB-CANmodul8 *
	open frame, High Speed CAN transceiver 82C251, optisch getrennt
	* Verfügbarkeit auf Anfrage
