USB-Adapter zur Anbindung von CAN-Netzwerken
Unterstützung sämtlicher High-Layer-Protokolle durch transparente Tunnelung der Nachrichten

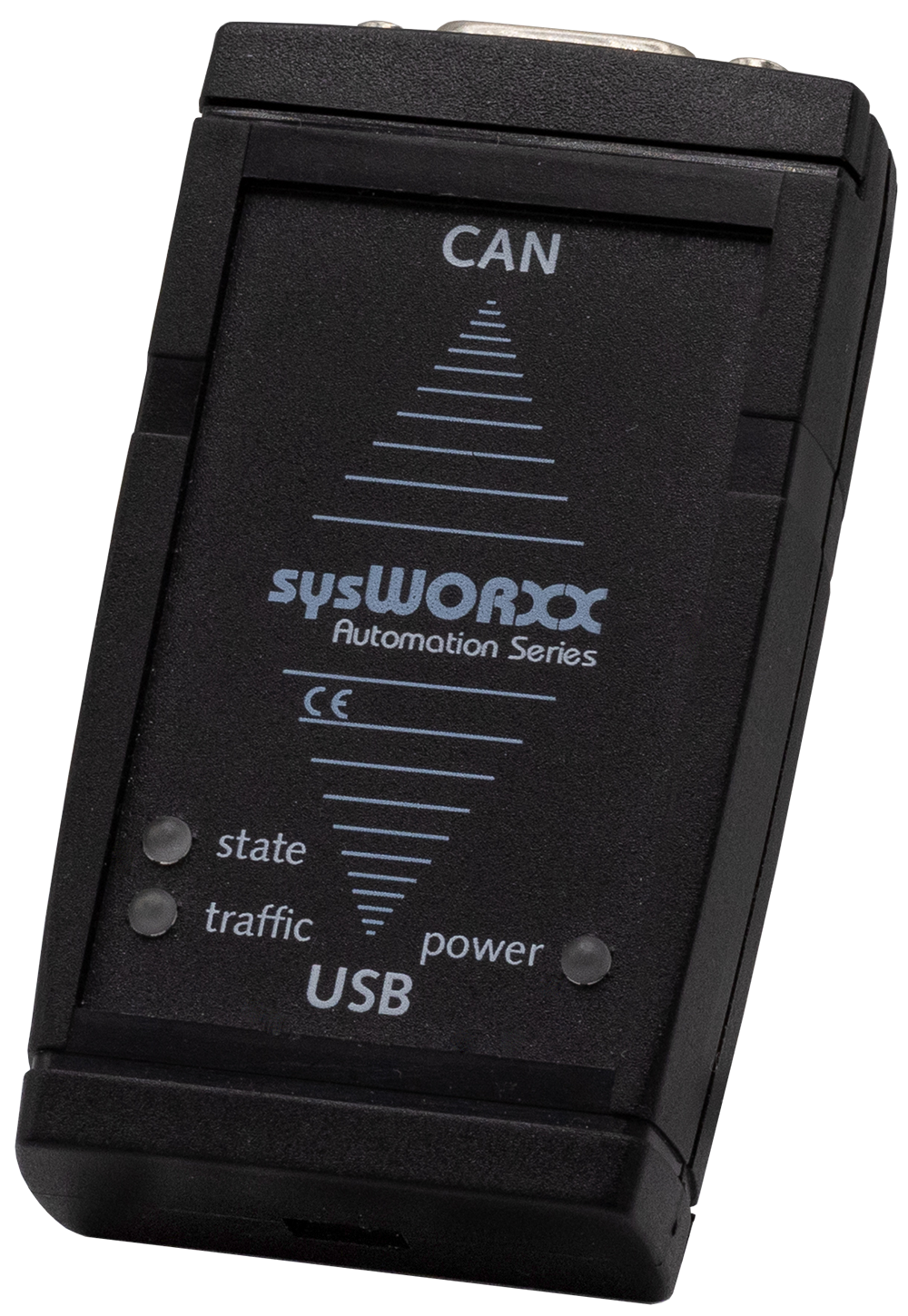

Das USB-CANmodul1 ist eine zuverlässige und robuste Interface-Lösung zur Anbindung von CAN-Netzwerken an Windows- und Linux-Geräte wie PC, Laptop und Embedded Steuerungen. Durch die transparente Tunnelung der CAN Nachrichten kann das Modul mit CAN basierten High-Layer-Protokollen wie CANopen, SDS, DeviceNet oder J1939 genutzt werden.
Ein performanter 32-Bit CPU-Kern mit integriertem Nachrichtenbuffer ermöglicht eine zuverlässige Kommunikation auch bei hoher Buslast und liefert präzise Zeitstempel für die empfangenen CAN-Nachrichten.
Der PC-Treiber erlaubt eine einfache Plug&Play Installation und unterstützt den Simultanbetrieb von bis zu 64 CAN-Kanälen an einem Host. Über virtuelle Netze ermöglicht der Treiber die gleichzeitige Nutzung des USB-CANmoduls durch verschiedene Applikationen.
Dank seines attraktiven Preis-Leistungsverhältnisses und seinem zuverlässigen kompakten Design ist das USB-CANmodul ideal geeignet für CAN-Bus basierende Entwicklungen, Service- und Wartungsaufgaben in CAN-Bus Systemen, sowie für den Einsatz in Serienprodukten. Die beiliegende CAN-Monitoring-Software rundet das Paket ab.
Das USB-CANmodul entspricht der EMV-Richtlinie 2014/30/EU.
USB-CANmodul: Jetzt auch optional mit USB-C-Anschluss verfügbar!

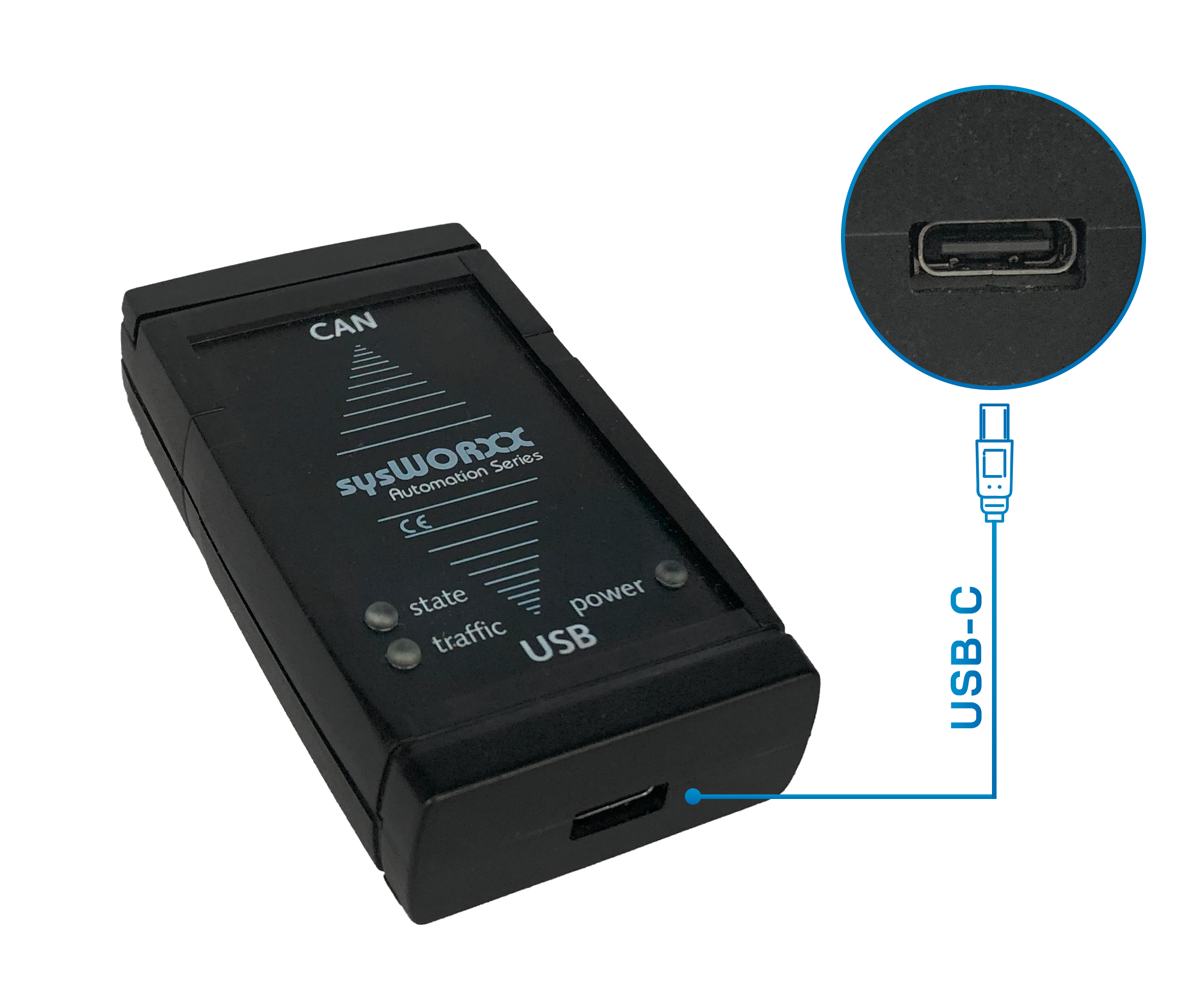

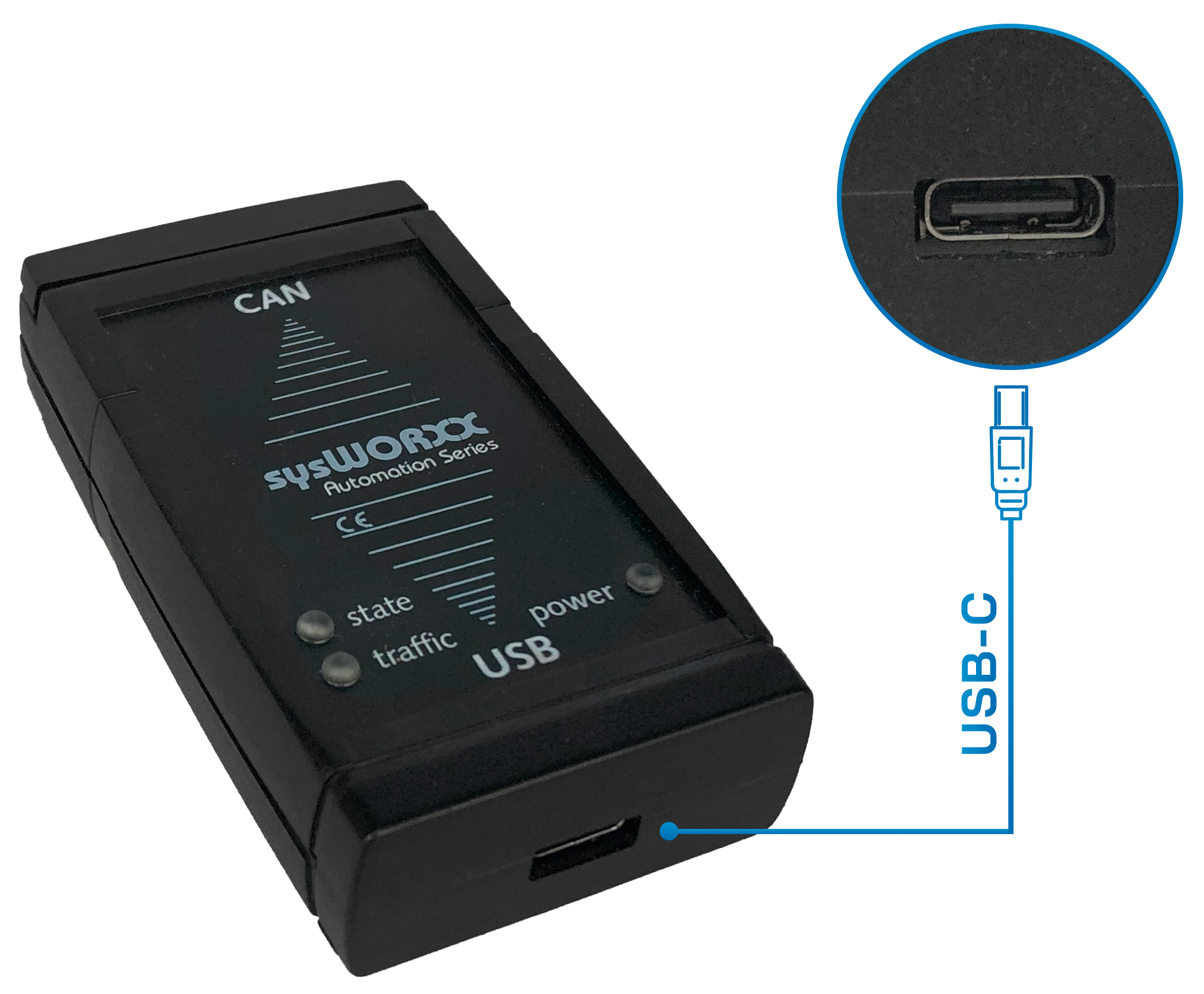

Unser USB-CANmodul1 ist nun auch optional mit einem USB-C-Anschluss erhältlich – das USB-CANmodul1 C.
Diese Erweiterung bietet Ihnen noch mehr Flexibilität und Zukunftssicherheit bei der Integration Ihrer CAN-Bus-Systeme und eine breite Kompatibilität mit modernen Geräten.

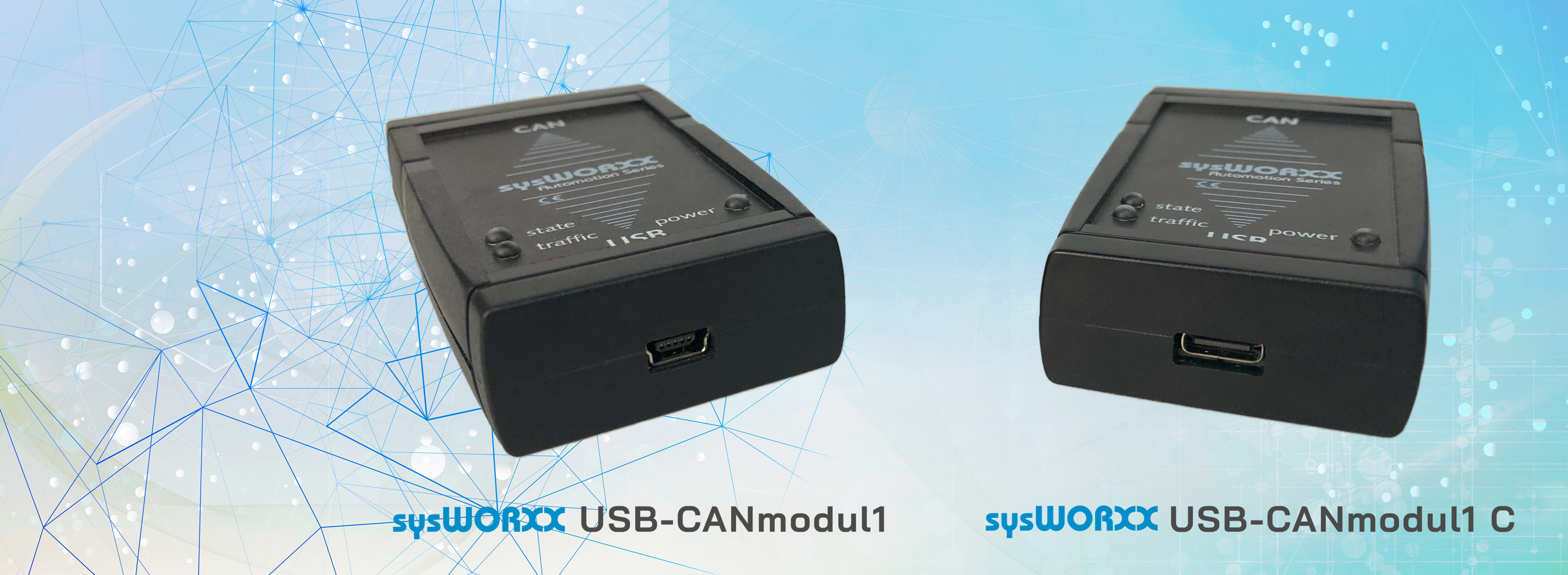

Unser USB-CANmodul bleibt natürlich weiterhin in der klassischen Version mit USB-B Mini 5 Anschluss verfügbar. Beide Varianten bieten die gewohnte Zuverlässigkeit und Funktionalität, die Sie von unseren Produkten erwarten.
Das USB-CANmodul1 und das USB-CANmodul1 C sind auch als Open Frame-Variante erhältlich. Die direkte Integration an anwendungsspezifische Hardware als Design-In ist auf Anfrage möglich.
Deep Dive - sysWORXX USB-CANmodul1 und sysWORXX USB-CANmodul1-C
Details, Software und Handbücher zum Produkt
-
Modul-Eigenschaften...
![]()
Modul- Eigenschaften Physisch
USB-CANmodul1 (Art.-Nr. 3204001-01)
USB-CANmodul1 C (Art.-Nr. 3204030-01)
. Größe (LxBxH)
78 x 45 x 18mm
78 x 45 x 18mm
Gewicht
ca. 40g
ca. 40g
Betriebstemperatur
-40 bis +85ºC
-40 bis +85ºC
Luftfeuchtigkeit
10 bis 95% nicht kondensierend (VDE 0110)
10 bis 95% nicht kondensierend (VDE 0110)
n Konnektivität
Anzahl CAN Kanäle
1
1
USB-Anschluss
USB-B-Mini 5
USB-C für USB2.0
Host Verbindung
USB V2.0 Full Speed
USB V2.0 Full Speed
CAN Schnittstelle
1 CAN Schnittstelle, High Speed CAN entsprechend ISO 11898-2, optisch getrennt
1 CAN Schnittstelle, High Speed CAN entsprechend ISO 11898-2, optisch getrennt
CAN Transceiver
High Speed CAN: 82C251
High Speed CAN-FD: MCP2562
CAN Spezifikation
ISO 11898-1/2, Standard Frames, Extended Frames
ISO 11898-1/2, Standard Frames, Extended Frames
CAN Anschluss
SUB-D9
SUB-D9
CAN Bitrate
10kbps to 1Mbps
10kbps to 1Mbps
CAN Bus Features
Transmit Remote Frames
Transmit Remote Frames
. Listen only mode, Zeitstempel für empfangene Nachrichten (100µs Auflösung)
automatische Übertragung zyklischer Nachrichten, Hardware Akzeptanzfilter, Rückmeldungen bei Statuswechsel und Verbinden/Trennen
n Software
Softwareunterstützte Betriebssysteme
Windows® 11, 10, 8.1, 8, 7 (32/64 bit), Linux
Windows® 11, 10 (32/64 bit), Linux
Softwareunterstützung für Windows®
USB-CANmodul Control - Konfigurationstool für mehrere USB-CANmodule
USB-CANmodul Control - Konfigurationstool für mehrere USB-CANmodule
CANinterpreter Lite - einfach zu bedienender CAN Monitor, der das Senden und Empfangen von CAN Nachrichten ermöglicht
CANinterpreter Lite - einfach zu bedienender CAN Monitor, der das Senden und Empfangen von CAN Nachrichten ermöglicht
Programmierunterstützung für Windows®
Umfangreiche Programmier-API inklusive Demo Source für Microsoft Visual C++, LabView, Visual Basic .NET
Umfangreiche Programmier-API inklusive Demo Source für Microsoft Visual C++, LabView, Visual Basic .NET
Programmierunterstützung für Linux
SocketCAN basierte API Gerätetreiber
SocketCAN basierte API Gerätetreiber
n Anzeigen
LED
LEDs für Spannungsversorgung, CAN Status, CAN Datenverkehr
LEDs für Spannungsversorgung, CAN Status, CAN Datenverkehr
Spanungsversorgung
USB Powered
USB Powered
Stromaufnahme
typ. 150mA
typ. 150mA
n Gehäuse
Gehäuse
Tischgehäuse
Tischgehäuse
-
Dokumente & Downloads...
-
CANinterpreter Lite für Linux
(43 MB)
Version V1.0.0 - Verwendung nur mit SYS TEC sysWORXX USB-CANmodul Series
-
CANinterpreter Lite für Windows
(20 MB)
Version V1.0.1 - Verwendung nur mit SYS TEC sysWORXX USB-CANmodul Series
-
Linux SocketCAN Treiber für sysWORXX USB-CANmodul Serie
(450 KB)
P/N SO-1139 - Version V1.1.0
- Manual for USB-CANmodul Serie (EN) (5 MB)
-
USB-CANmodul Utility Disk
(71 MB)
P/N SO-387 - V6.11r1 - Treiber für Windows® 11, 10, 8.1, 8 (32/64 bit) und LabView,
Beachte - Dieses Packet beinhaltet die Unterstützung für alle Standardmodule der 3. Generation (AT91) und 4. Generation (STM32F205) und 5. Generation (SMT32G491). -
USB-CANmodul Utility Disk
(8 MB)
P/N SO-387 - V4.18r2 - Treiber für Windows® XP (32bit),
Beachte - Dieses Packet beinhaltet die Unterstützung auschließlich für alle älteren Standardmodule GW-001 und GW-002. -
USB-CANmodul Utility Disk
(11 MB)
P/N SO-387 - V6.05 - Treiber für Windows® 7 (32bit/64Bit) und LabView,
Beachte - Dieses Packet beinhaltet die Unterstützung für alle Standardmodule der 3. Generation (AT91) und 4. Generation (STM32F205).
-
CANinterpreter Lite für Linux
(43 MB)
-
Bestellinformationen...
Bestellinfos Art.-Nr.
Beschreibung
3204001
USB-CANmodul1
Tischgehäuse, High Speed CAN-Transceiver 82C251, optisch getrennt, USB-B-Mini-Anschluss
3304015
USB-CANmodul1
technisch identische Eigenschaften wie 3204001-01, nur ohne Gehäuse
3204030
USB-CANmodul1 C
Tischgehäuse, High Speed CAN-FD: MCP2562, optisch getrennt, USB-C-Anschluss
3304030
USB-CANmodul1 C
technisch identische Eigenschaften wie 3204030-01, nur ohne Gehäuse
Weitere sysWORXX USB-CAN-Interfaces
Innerhalb der sysWORXX USB-CANmodule finden Sie passende Modelle für leistungsstarke Kommunikation in industriellen und automotiven Umgebungen. So können Sie das Modul gezielt auf Ihre technischen Anforderungen abstimmen.
Flyer und weiterführende Informationen
Weiterführende Informationen zum sysWORXX USB-CANmodul1 und sysWORXX USB-CANmodul1-C finden Sie in unserem Produkt-Flyer. So erhalten Sie einen schnellen Überblick über Einsatzmöglichkeiten und technische Merkmale.
