sysWORXX CANopen IO-X2

Kompaktes & Kosteneffizientes Modul mit industriell bewährten I/Os

Umfangreiche Diagnosefunktionen gewährleisten einen zuverlässigen und sicheren Betrieb

sysWORXX IO-X2

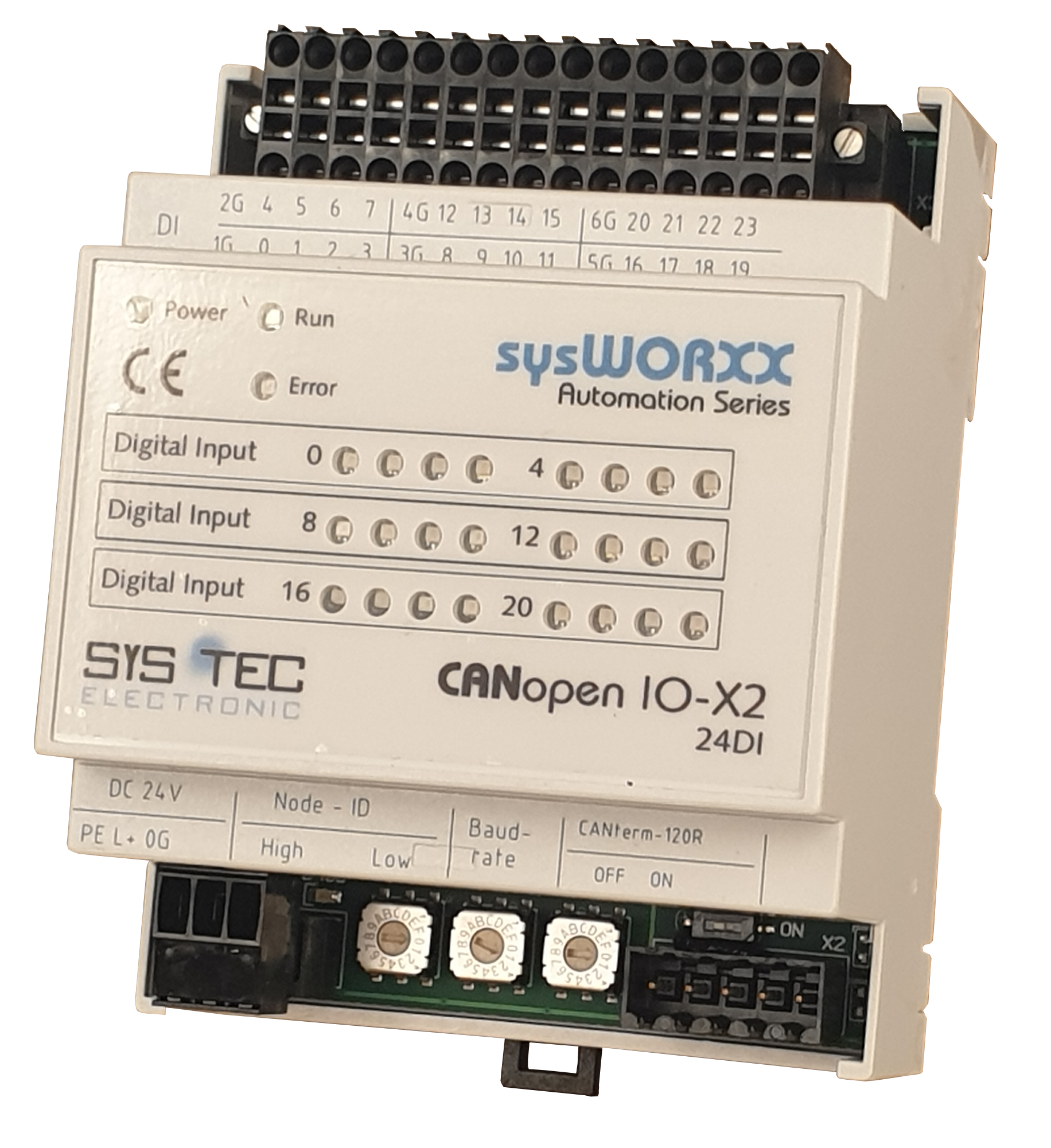

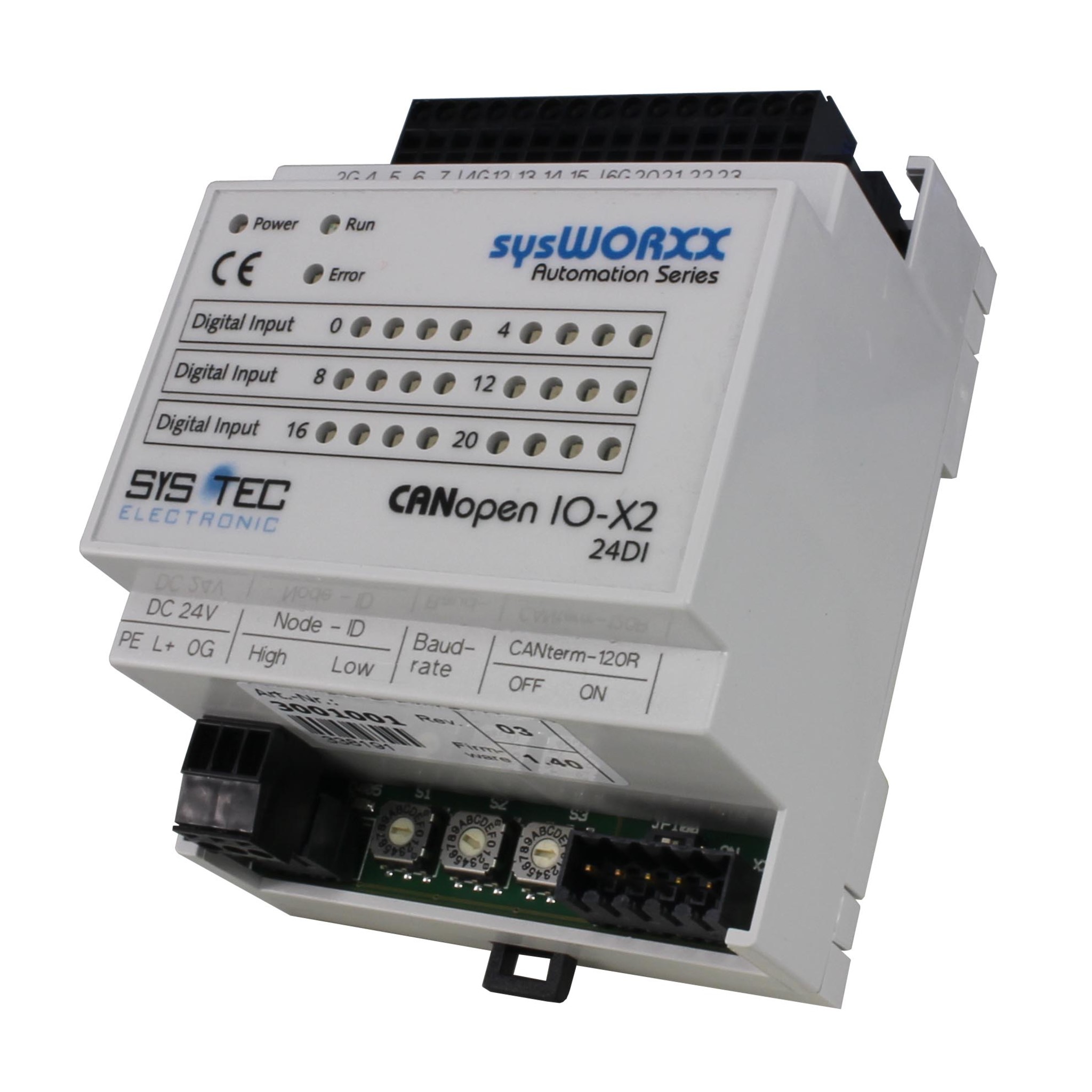

Das sysWORXX CANopen IO-X2 Modul ist eine sehr kompakte und kosteneffiziente CANopen IO Baugruppe mit industriell bewährten I/O‘s.

Diese CANopen IO Baugruppe beinhaltet ein CPU-Kern einschließlich der vorprogrammierten Firmware für die CANopen Kommunikation und der Peripherie für die industriellen digitalen Eingänge. Umfangreiche Diagnosefunktionen gewährleisten einen zuverlässigen und sicheren Betrieb.

Alle digitalen Eingänge der IO-X2 CANopen IO Baugruppe, sowie Konfigurationsparameter sind über das CANopen Protokoll zugänglich. Die sysWORXX IO-X2 CANopen IO Baugruppe ist ein CANopen Slave Gerät entsprechend dem CANopen Geräteprofil CiA 401 V2.1 und dem CANopen Kommunikationsprofil CIA 301 V4.02. Zwei LED's zeigen den Gerätestatus entsprechend  CiA 303-3 V1.0 an.

  • Modul-Eigenschaften

    Physisch



    Größe (Breite, Tiefe, Höhe)

    95x70x58mm

    Betriebstemperatur

    -20 bis +70°C

    Lagertemperatur

    -20 bis +90°C

    Luftfeuchtigkeit

    10 bis 95% nicht kondensierend (VDE 0110)

    Gewicht

    ca. 130g

    Montageart

    DIN-Hutschienenmontage

    Schutzklasse

    IP20

    Spannungsversorgung



    Betriebsspannung

    24V ± 20%

    Stromaufnahme

    < 70mA

    I/O Schnittstellen



    Digitale Eingänge 24 VDC

    24 (galvanisch getrennt in Gruppen zu je 4 Kanälen)

    Anzeigen



    Status LEDs

    Power, Error, Modulstatus, I/O Status und Weitere

    Besonderheiten



    CAN/CANopen

    CANopen Gerät entsprechend CiA 401 V2.1



    galvanisch getrennte CAN-Bus Schnittstelle



    CAN-bus Terminierung (120Ohm Widerstand) via Jumper

    Sonstiges

    nichtflüchtige Speicherung der Konfigurationsdaten



    Watchdog

  • CANopen-Eigenschaften

    • Kommunikationsprofil CiA 301 V4.02
    • CANopen Gerät entsprechend CiA 401 V2.1
    • Zustandsanzeigen nach CiA Standard 303-3 V1.0
    • Layer Setting Service (LSS) entsprechend CiA 305 V1.1
    • 2 TPDO
    • dynamisches PDO-Linking und –Mapping
    • SDO-Server
    • Life guarding, Node guarding, Heartbeat Producer
    • Emergency Producer
    • Minimum Boot-up Fähigkeit (Slave)
    • Minimum NMT boot-up master (Manufacturer extension)
  • Kommunikations-und Gerätekonfiguration

    • galvanisch entkoppelter CAN-Bus Treiber unterstützt bis zu 110 CAN-Knoten auf einem CAN-Bus
    • Jumper für CAN-BUS Terminierung 120 Ohm
    • Hex-encoding switches zur Konfiguration der node–ID und Baudrate
    • CAN-bus Bitrate: 10kBit/s bis 1Mbit/s
    • High-quality Stecker im Lieferumfang enthalten
      • Stromversorgung: 2-pin Steckverbinder
      • CCAN-Bus: 5-pin Steckverbinder
      • I/O: single 30-pin Steckverbinder, verriegelbar
    • nichtflüchtiger Speicher zur Speicherung der Konfigurationsdaten
    • interne Überwachung und Diagnose von: onboard Temperatur, Stromversorgung, Speicher-Controller und weiterer Werte
    • Notfallmeldung
  • Dokumente & Downloads

    NameTypeSizeAction
    S
    sysWORXX CANopen E/A Module - Produktdatenblatt pdf987 KBDownload
    sysWORXX CANopen E/A Module - User Manual pdf4 MBDownload
    sysWORXX CANopen IO-X2 - Produktdatenblatt pdf545 KBDownload
    E
    EDS files - sysWORXX CANopen I/O modules P/N SO-1064 - Package includes the "Electronic Data Sheet" (EDS) for all sysWORXX CANopen I/O modules zip26 KBDownload
  • Bestellinformationen

    Bestellinformation

    Art.-Nr.

    Beschreibung

    3001001

    CANopen IO-X2, Standard Version



    Digitale Eingänge: 24 Kanäle, 24VDC, galvanisch getrennt, in Gruppen zu je 4 Kanälen
