Kompaktes und Kosteneffizientes analoges CANopen I/O-Modul

Umfangreiche Diagnosefunktionen gewährleisten einen zuverlässigen und sicheren Betrieb

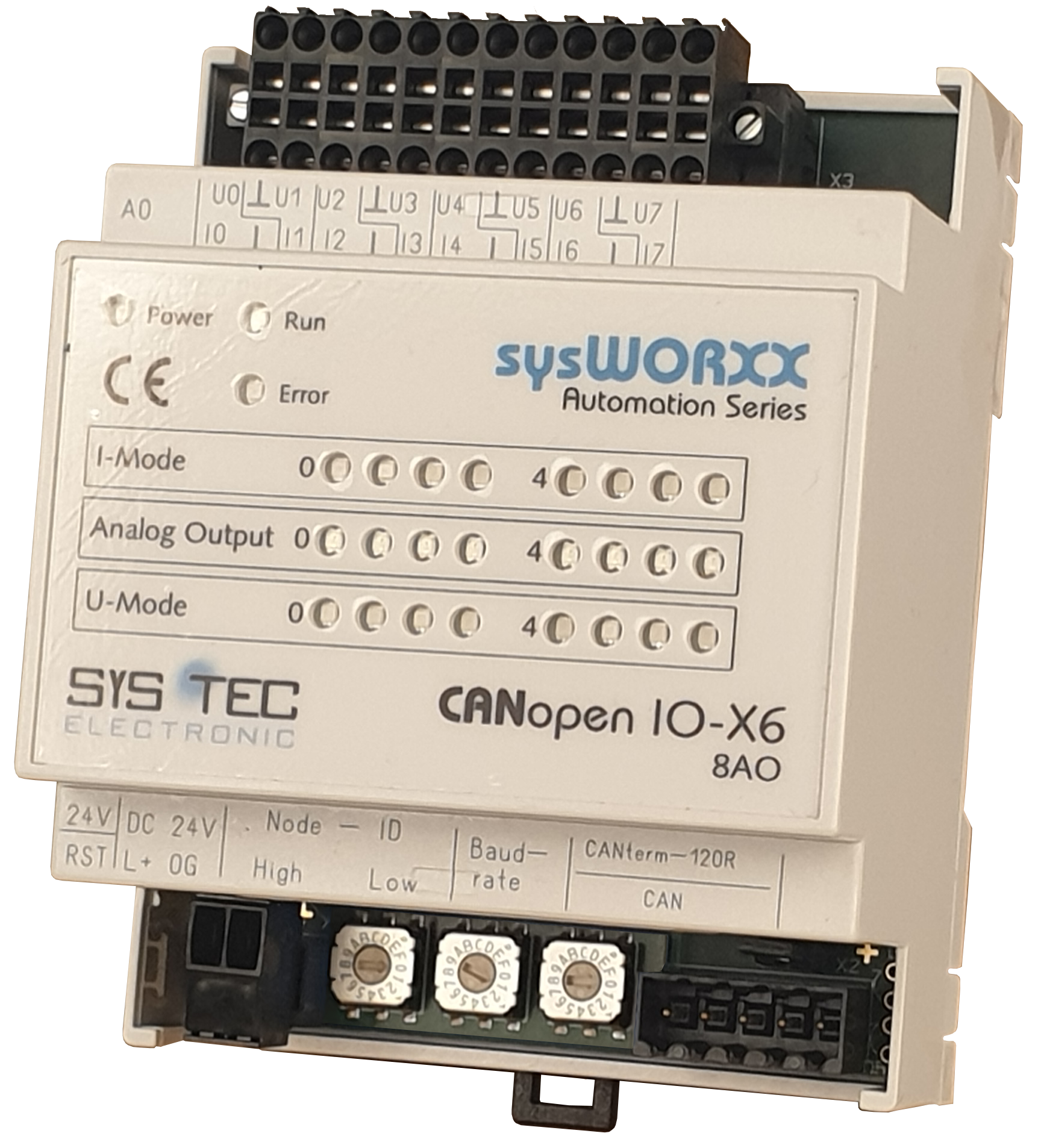

Das sysWORXX CANopen IO-X6 Modul ist ein sehr kompaktes und kosteneffizientes analoges CANopen I/O-Modul mit industriell bewährten I/O‘s.

Das analoge CANopen I/O-Modul beinhaltet ein CPU-Kern einschließlich der vorprogrammierten Firmware für die CANopen Kommunikation und der Peripherie für die industriellen analogen Ausgänge. Umfangreiche Diagnosefunktionen gewährleisten einen zuverlässigen und sicheren Betrieb.

Alle analogen Ausgänge des IO-X6 CANopen I/O Modul, sowie Konfigurationsparameter sind über das CANopen Protokoll zugänglich.

Das sysWORXX IO-X6 analoge CANopen I/O-Modul ist ein CANopen Slave Gerät entsprechend dem CANopen Geräteprofil CiA 404 V2.1 und dem CANopen Kommunikationsprofil CiA 301 V4.02. Zwei LED's zeigen den Gerätestatus entsprechend CiA 303-3 V1.0 an.

Eigenschaften & Details...

Details
Physisch
Größe (Breite, Tiefe, Höhe)	95x70x58mm
Betriebstemperatur	-20 bis +70°C
Lagertemperatur	-20 bis +90°C
Luftfeuchtigkeit	10 bis 95% nicht kondensierend (VDE 0110)
Gewicht	ca. 130g
Montageart	DIN-Hutschienenmontage
Schutzklasse	IP20

n
Spannungsversorgung
Betriebsspannung	24V ± 20%
Stromaufnahme	< 70mA

n
I/O Schnittstellen
Analoge Ausgänge	8 (jeder konfigurierbar als 0 ... +10V oder 4..20mA, Auflösung 10bit)

n
Anzeigen
Status LEDs	Power, Error, CANopen Status, I/O Status und Weitere

n
Besonderheiten
CAN/CANopen	CANopen Gerät entsprechend CiA 404 V2.1
	galvanisch isolierte CAN-Bus Schnittstelle
	CAN-Bus Terminierung (120Ohm Widerstand) via Jumper
Sonstiges	nichtflüchtige Speicherung der Konfigurationsdaten
	Watchdog

CANopen-Eigenschaften...
- Kommunikationsprofil nach CiA 301 V4.02
- Geräteprofil nach CiA 404 V1.2
- Zustandsanzeige nach CiA 303-3 V1.0
- Layer Setting Service (LSS) entsprechend CiA 305 V1.1
- 2 RPDO
- dynamisches PDO-Linking und –Mapping
- SDO-Server
- Life guarding, Node guarding, Heartbeat Producer
- 5 Heartbeat Consumers
- Emergency Producer
- Minimum Boot-up Fähigkeit (Slave)
- Minimum NMT boot-up master Funktion (Herstellererweiterung)
Kommunikations-und Gerätekonfiguration...
- galvanisch entkoppelter CAN-Bus Treiber unterstützt bis zu 110 CAN-Knoten auf einem CAN-Bus
- Jumper für CAN-BUS Terminierung 120 Ohm
- Hex-encoding Switches zur Konfiguration der node–ID und Baudrate
- CAN-Bus Bitrate: 10kBit/s bis 1Mbit/s
- High-Quality Stecker im Lieferumfang enthalten:

  Stromversorgung: 2-pin Steckverbinder

  CAN-Bus: 5-pin Steckverbinder

  I/O: single 24-pin Steckverbinder, verschließbar
- nichtflüchtiger Speicher zur Speicherung von Konfigurationsdaten
- interne Überwachung und Diagnose von: onboard Temperatur, Stromversorgung, Speicher-Controller und weiterer Werte
- Notfallmeldung
Dokumente & Downloads...
- EDS files - sysWORXX CANopen I/O modules (26 KB)
  P/N SO-1064 - Package includes the "Electronic Data Sheet" (EDS) for all sysWORXX CANopen I/O modules
- sysWORXX CANopen E/A Module - Produktdatenblatt (987 KB)
- sysWORXX CANopen E/A Module - User Manual (4 MB)
- sysWORXX CANopen IO-X6 - Produktdatenblatt (280 KB)

Bestellinformationen...

Bestellinformation
Art.-Nr.	Beschreibung
3001005	CANopen IO-X6, Standard Version
	8 analoge Ausgänge jeder konfigurierbar als 0 ... +10V oder 4..20mA, Auflösung 10bit, Kurzschlussüberwachung, open-load Überwachung (für gegenwärtigen Modus)
