sysWORXX CANopen IO-X5

Kompaktes & Kosteneffizientes PT100 / PT1000 CANopen I/O-Modul

Umfangreiche Diagnosefunktionen gewährleisten einen zuverlässigen und sicheren Betrieb

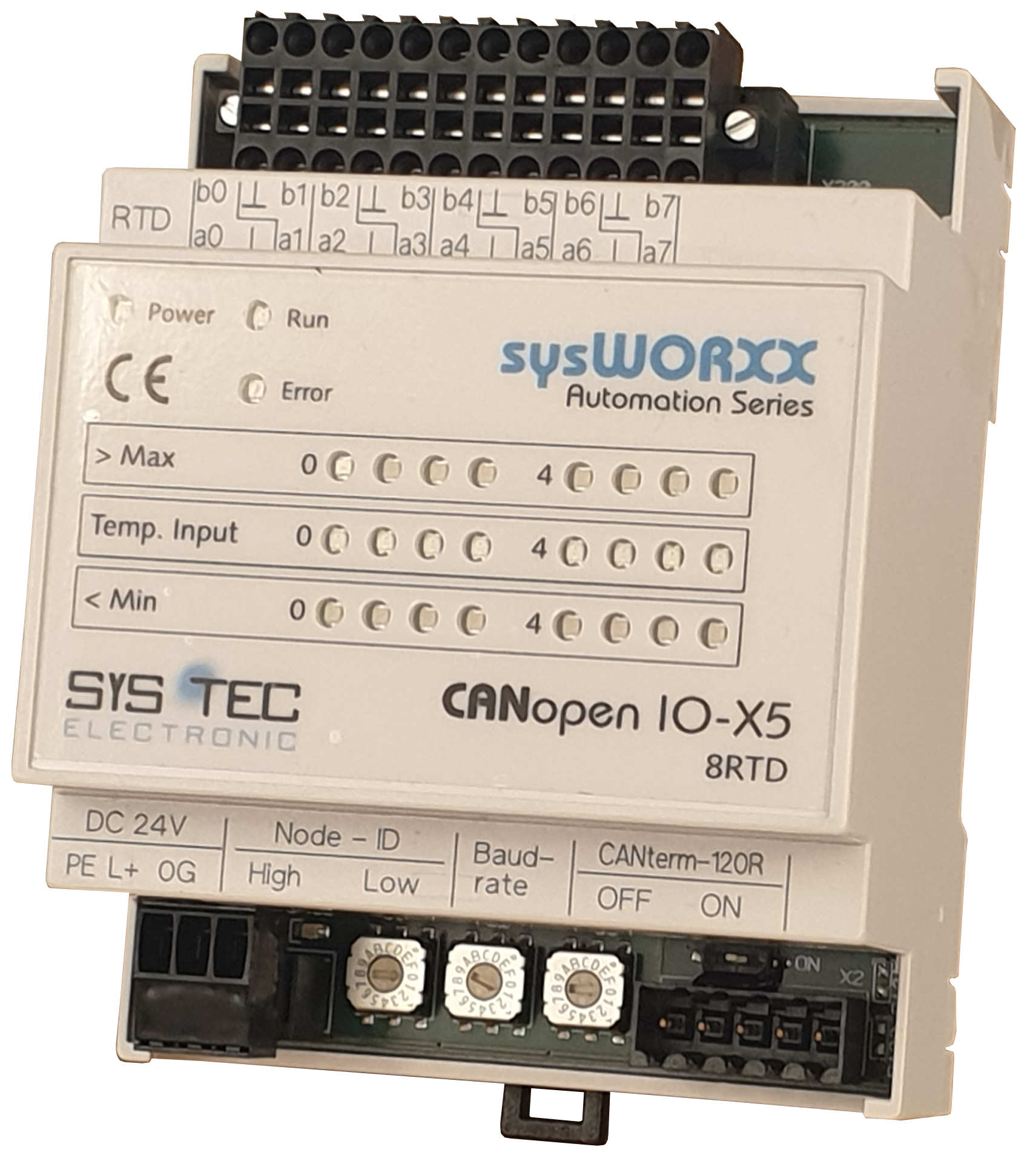

sysWORXX CANopen IO-X5

Das sysWORXX CANopen IO-X5 Modul ist ein sehr kompaktes und kosteneffizientes PT100 / PT1000 CANopen I/O Modul mit industriell bewährten I/O‘s.

Das PT100 / PT1000 CANopen I/O Modul beinhaltet ein CPU-Kern einschließlich der vorprogrammierten Firmware für die CANopen Kommunikation und der Peripherie für die industriellen analogen PT100 / PT1000 Eingänge. Umfangreiche Diagnosefunktionen gewährleisten einen zuverlässigen und sicheren Betrieb.

Alle analogen PT100 / PT1000 Eingänge des IO-X5 CANopen I/O Modul, sowie Konfigurationsparameter sind über das CANopen Protokoll zugänglich.

Das sysWORXX IO-X5 PT100 / PT1000 CANopen I/O Modul ist ein CANopen Slave Gerät entsprechend dem CANopen Geräteprofil CiA 404 V2.1 und dem CANopen Kommunikationsprofil CIA 301 V4.02. Zwei LED's zeigen den Gerätestatus entsprechend  CiA 303-3 V1.0 an.

  • Modul-Eigenschaften

    Physisch



    Größe (Breite, Tiefe, Höhe)

    95x70x58mm

    Betriebstemperatur

    -20 bis +70°C

    Lagertemperatur

    -20 bis +90°C

    Luftfeuchtigkeit

    10 bis 95% nicht kondensierend (VDE 0110)

    Gewicht

    ca. 130g

    Montageart

    DIN-Hutschienenmontage

    Schutzklasse

    IP20

    Spannungsversorgung



    Betriebsspannung

    24V ± 20%

    Stromaufnahme

    < 70mA

    I/O Schnittstellen



    Analoge Eingänge

    8 (jeder konfigurierbar als PT100 oder PT1000 in 2- oder 3-Leiteranschlußtechnik, Auflösung 12bit, Genauigkeit < 0,1K)

    Anzeigen



    Status LEDs

    Power, Error, CANopen Status, I/O Status und Weitere

    Besonderheiten



    CAN/CANopen

    CANopen Gerät entsprechend CiA 404 V2.1



    galvanisch isolierte CAN-Bus Schnittstelle



    CAN-bus Terminierung (120Ohm Widerstand) via Jumper

    Sonstiges

    nichtflüchtige Speicherung der Konfigurationsdaten



    Watchdog

  • CANopen-Eigenschaften

    • Kommunikationsprofil CiA 301 V4.02
    • Geräteprofil CiA 404 V1.2
    • Zustandsanzeigen nach CiA 303-3 V1.0
    • Layer Setting Service (LSS) entsprechend CiA 305 V1.1
    • 4 TPDO
    • Dynamic PDO-Linking and Mapping
    • SDO-Server
    • Life guarding, Node guarding, Heartbeat Producer
    • Emergency Producer
    • Minimum Boot-up Fähigkeit (Slave)
    • Minimum NMT boot-up master (Herstellererweiterung)
  • Kommunikations-und Gerätekonfiguration

    • galvanisch entkoppelter CAN-Bus Treiber unterstützt bis zu 110 CAN-Knoten auf einem CAN-Bus
    • Jumper für CAN-BUS Terminierung 120 Ohm
    • Hex-encoding Switches zur Konfiguration der node–ID und Baudrate
    • CAN-Bus Bitrate: 10kBit/s bis 1Mbit/s
    • High-Quality Stecker im Lieferumfang enthalten:
      • Stromversorgung: 2-pin Steckverbinder
      • CAN-Bus: 5-pin Steckverbinder
      • I/O: single 24-pin Steckverbinder, verschließbar
    • nichtflüchtiger Speicher zur Speicherung der Konfigurationsdaten
    • interne Überwachung und Diagnose von: onboard Temperatur, Stromversorgung, Speicher-Controller und weiterer Werte
    • Notfallmeldung
  • Dokumente & Downloads

    NameTypeSizeAction
    S
    sysWORXX CANopen E/A Module - Produktdatenblatt pdf987 KBDownload
    sysWORXX CANopen E/A Module - User Manual pdf4 MBDownload
    sysWORXX CANopen IO-X5 - Produktdatenblatt pdf544 KBDownload
    E
    EDS files - sysWORXX CANopen I/O modules P/N SO-1064 - Package includes the "Electronic Data Sheet" (EDS) for all sysWORXX CANopen I/O modules zip26 KBDownload
  • Bestellinformationen

    Bestellinformation

    Art.-Nr.

    Beschreibung

    3001004

    CANopen IO-X5, Standard Version



    8 analoge Eingänge, jeder konfigurierbar als PT100 oder PT1000 3-Leiteranschlußtechnik, Auflösung 12bit, Genauigkeit < 0,5% FS, automatische Selbstkalibration des ADC
