Zahlreiche Schnittstellen für industrielle Anwendungen Einfache Integration grafischer Benutzeroberflächen durch Multimedia Interface
Eines unserer erfolgreichsten System on Modules der letzten Jahre finden Sie hier im Portrait –

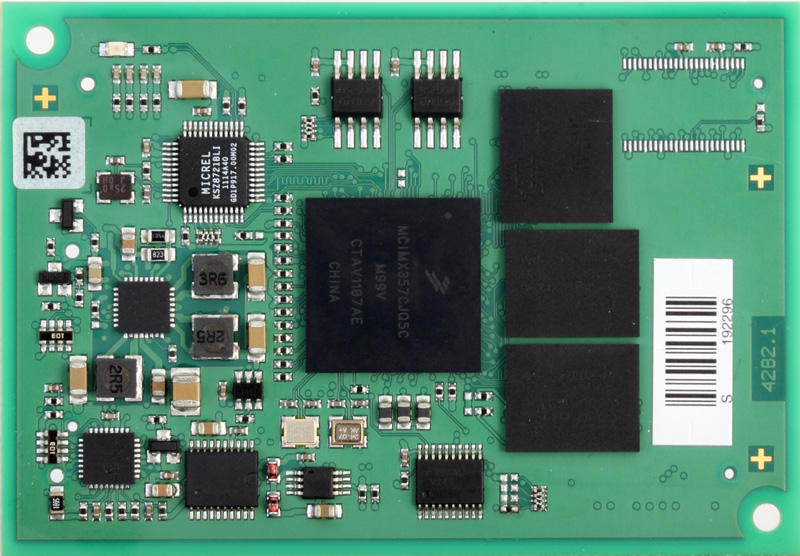

Basierend auf der i.MX35 Produktfamilie von NXP (vormals Freescale) wurde dieses SOM speziell entwickelt für industrielle Anwendungen und mit einer Fülle von Schnittstellen ausgestattet die im industriellen Bereich Verwendung finden. Zusätzlich erlaubt ein Multimedia Interface die einfache Integration grafischer Benutzeroberflächen.
Der ECUcore-iMX35 (embedded control unit) wurde auch als PLC-Variante für OpenPCS und CODESYS realisiert.
|
Physisch |
||
|
Größe(L x B x H) |
78 x 54 x 7,2mm |
|
|
Gewicht |
ca. 20g |
|
|
Betriebsbedingungen |
Temperatur: -40°C…+85°C, Luftfeuchte |
10-90% RH, nicht-kondensierend |
|
Spannungsversorgung |
||
|
Spannungsversorgung |
3.3V +/- 5%, 0.3A max. |
|
|
CPU |
||
|
Controller |
Freescale i.MX357 mit ARM11 Core |
|
|
Taktfrequenz |
532 MHz |
|
|
Speicher |
||
|
RAM |
128MiB DDR2-SDRAM |
|
|
FLASH |
128MiB NOR |
|
|
Massenspeicher |
MMC/SD-Karten Signale via board-to-board Schnittstelle |
|
|
Konnektivität |
||
|
On-board Peripherie |
DMA, MMU, Hardware Watchdog, Temperatursensor, RTC |
|
|
Fast Ethernet |
1x 10/100Mbps, on-board PHY |
|
|
CAN |
2 |
|
|
UART |
3 |
|
|
USB |
1x USB 2.0, 12Mbps Full-Speed, 1x OTG |
|
|
SPI/I2C |
1/1 |
|
|
LCD |
TFT-LCD Schnittstelle herausgeführt via CMOS, Auflösung bis 800x600 max. 18bit |
|
|
Board-to-board Steckverbinder |
2x 2x50pol. Header-Steckleisten, 1.27 mm Raster |
|
|
verfügbar über Board-to-Board Steckverbinder |
2x CAN, 3x ASC, 2x USB, I²C, SPI, 2x SD-card, 18x GPIO, Ethernet, TFT-CMOS, 2x PWM/DIO, 2x Timer/Counter/DIO |
|
|
Software |
||
|
Betriebssystem |
Linux mit X Server und QT Framework |
|
|
Richtlinien |
||
|
RoHS konform |
ja |
|
|
Sonstiges |
||
|
Integrated Development Environment (IDE) |
Eclipse-basierte IDE mit GNU C/C++ Toolchain, Source- und Assembler-Level Debugger |
|
|
Ergänzende Middleware |
CANopen® Protocol Stack Source Code, Ethernet POWERLINK Protocol Stack Source Code |
