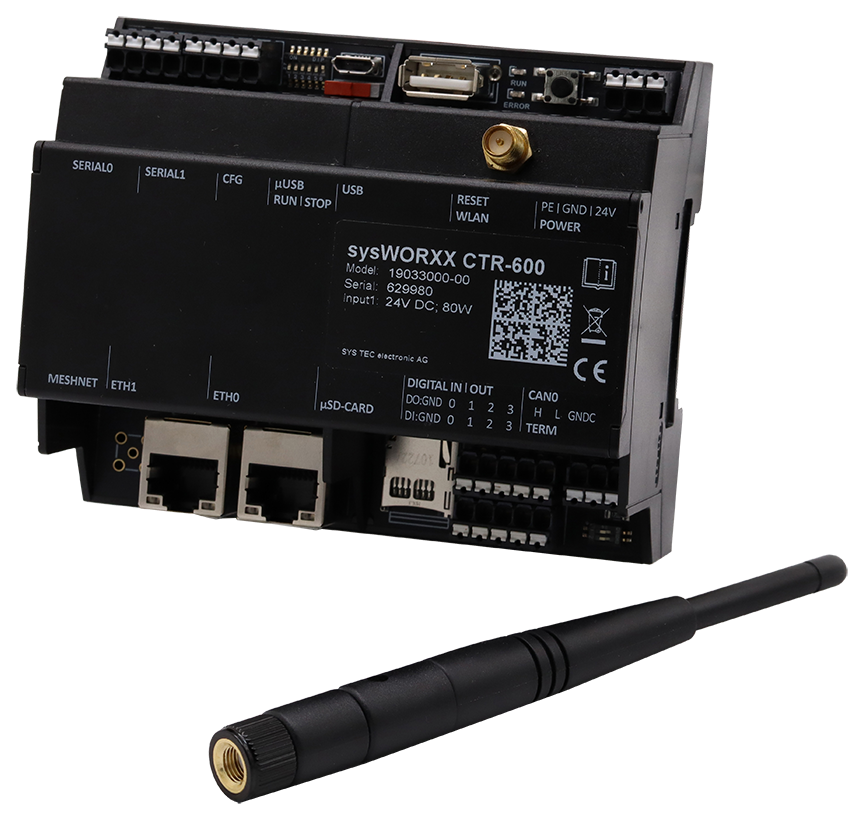

Klein, kompakt und optional mit integriertem WLAN – das ist unser sysWORXX CTR-600
Die smarte Gateway-Lösung
Das sysWORXX CTR-600 ist eine frei programmierbare Linux-Baugruppe für industrielle Anwendungen. Seinen Einsatz findet es als Feldbus Gateway, Edge Controller und Kompakt-Steuerung.
Schnell, kompakt und leistungsstark wie sein großer Bruder, das CTR-800, unterstützt es in kürzester Zeit die einfache Applikationsentwicklung mit der Low-Code Umgebung Node-RED. Das CTR-600 ist mit der Programmierumgebung CODESYS auch als SPS in IEC 61131-3 programmierbar.
Unser CTR-600 bietet zwei unabhängige Ethernet-Schnittstellen für getrennte Netzwerke und optional eine WLAN-Schnittstelle. Es ist zudem auf minimalen Energieverbrauch ausgelegt – ideal für effiziente IoT-Anwendungen in der Industrie.
Darüber hinaus unterstützt das CTR-600 gängige High-Level Programmiersprachen von C/C++, über Rust, C# (.NET Core), Java bis hin zu Python. Über Standardprotokolle wie MQTT und REST ist das CTR-Modul bereit für den Einsatz mit allen gängigen Cloud-Anbietern. Wir bringen die Bindung von IT- und OT auf eine neue Ebene.
Skalierbar in Funktionalität und Schnittstellen ist das sysWORXX CTR-600 ein Multitalent auf kleinstem Raum. Die Steuerung kann als IoT-Koppler eingesetzt werden, z. B. als Übersetzer zwischen verschiedenen Protokollen wie z. B. MQTT, Modbus und CANopen.
Das sysWORXX CTR-600 ist Teil unserer Technologieplattform. Jetzt austesten!
Auf einen Blick - Ihre Vorteile mit dem sysWORXX CTR-600
Vielseitige Schnittstellen
- zwei unabhängige Ethernet-Schnittstellen für getrennte Netzwerke
- optional eine WLAN-Anbindung mittels externer Antenne
- hohe Feld- und Funkkonnektivität auf kleinem Raum
Deep Dive - sysWORXX CTR-600
Details, Software und Handbücher zum Produkt
-
Eigenschaften & Details...
- WLAN on board (Pigtail RP-SMA)
- unabhängige Ethernet-Schnittstellen für eine sichere Trennung von Enterprise IT und Shop Floor OT
- Nutzung diverser Protokolle:
- CAN, CANopen (inkl. CANopen-Manager-Service zur Integration anderer CANopen-Module)
- Modbus-RTU und TCP
- MQTT
- geeignet für die DIN- Hutschienenmontage
Eigenschaften Allgemeines
Größe (Höhe, Breite, Tiefe)
60x108x91mm
Temperaturbereich
0°...55°C
Luftfeuchtigkeit
10...95% nicht kondensierend (VDE 0110)
Schutzart
IP 20
Montageart
Hutschiene
Versorgungsspannung
24VDC
n Core
CPU
Dual 1,4GHz Cortex A53 (TI AM62x)
Real-time Co-Prozessor
400 MHz Cortex™-M4
RAM
1024 MiB
eMMC
8 GiB
RTC
on-board, mit Puffer-Kondensator
Temperatur-Sensoren
CPU und IO-Board
n Konnektivität
WLAN
1 (RP-SMA-Buchse, Antenne extern)
ETH
2 (10/100/1000Base-T, mit jeweils eigener MAC-Adresse)
CAN
1 (CAN 2.0B)
SIO
2 (softwaremäßig konfigurierbar: RS-232, RS-485)
USB Host
1 (USB 2.0)
SD Card
1 (Micro-SD)
Linux Console
Seriell (über USB)
n Software
Grundinstallation
Yocto Linux, I/O-Treiber, Node-RED incl. sysWORXX Nodes für on-board IOs
Zusätzliche Lizenzen
IEC 61131-3 Runtime: CODESYS (incl. CAN, CANopen, Modbus TCP/RTU, MQTT)
Optional
qBee Agent für Device Management via Cloud
n I/O-Schnittstellen
Digitale Eingänge
4 (24VDC, galvanisch getrennt)
A/B Encoder
1 (als Alternativ-Funktion für DI2/DI3)
Highspeed Counter
1 (Up/Down, als Alternativ-Funktion für DI2/DI3)
Digitale Ausgänge
4 (24VDC/0.5 A)
PWM
2 (als Alternativ-Funktion für DO2/DO3)
n Benutzerschnittstellen
Switch
Run-/Stop-Schalter, Reset-Taster, DIP-Schalter
Status LEDs
Power CPU, Power Periphery, Run, Error, Status der Ein- und Ausgänge
Wartungszugänge
SSH/SFTP über Ethernet, Linux Konsole über Seriell/USB
-
Software & Programmierung...
Programmierbarkeit? Keine Frage!
Auch unser CTR-600 spricht die Sprachen Ihrer Mitarbeiter. Als Controller ist es frei programmier- und konfigurierbar für alle Anforderungen und unterstützt moderne Hochsprachen sowie die Ausführung von IEC 61131-3 SPS- Programmen und Linux basierten Applikationen. Als Basiskomponente für Ihre Entwicklung sind Ihren Ideen kaum Grenzen gesetzt.
- C/C++, C# (.NET Core), Java, Python, Rust
- Node-RED Runtime mit sysWORXX spezifischen Nodes
- CODESYS Integration IEC 61131-3
- Docker (Containervirtualisierung)
-
Personalisierung...
Unsere Module und Controller sind flexibel an Ihre Bedürfnisse anpassbar:
- White- & Brandlabel
- individuelle Bestückungs- und Designoptionen
Ob Sie einen anderen Formfaktor, Temperaturbereich oder spezielle Umweltbedingungen bedienen müssen - wir haben die Basistechnologie für Ihre Lösung!
-
Dokumente & Downloads...
- Application Note für Docker - sysWORXX CTR-6xx und CTR-8xx (1 MB)
- Application Note (EN) - sysWORXX IO CODESYS (2 MB)
- CAD Datei - sysWORXX CTR-600 (3 MB)
- System Manual (EN) - sysWORXX CTR-6xx and CTR-8xx (2 MB)
- Technical Specification (EN) - sysWORXX CTR-600 (472 KB)
- Quick Start Guide (EN) - sysWORXX CTR-6xx und CTR-8xx (1 MB)
-
Unsere Partnerlösungen...
qBee Device Management
Beschleunigen Sie die Einführung Ihrer Lösung durch sofort einsatzbereite Konnektivität mit unserem Partner qBee. Mit dem qBee Device Management können Sie Ihre IoT-Geräte effizient verwalten und sichern. Die auf unser sysWORXX CTR-600 abgestimmten Agents bieten Ihnen:
- Fernzugriff im Shell- und Web-Access
- Monitoring und Alarming, Port forwarding
- Konfigurationsmanagement
- Empfangen Sie Gerätemetriken und CVE-Sicherheitsanalysen
Modelle der sysWORXX CTR-Familie
Innerhalb der sysWORXX CTR-Familie finden Sie passende Modelle für unterschiedliche Automatisierungs- und Gateway-Anwendungen. So können Sie die Plattform gezielt auf Ihre Anforderungen abstimmen.
-
![sysWORXX CTR-800]()
Leistungsfähige Kompaktsteuerung für vernetzte Anwendungen
-

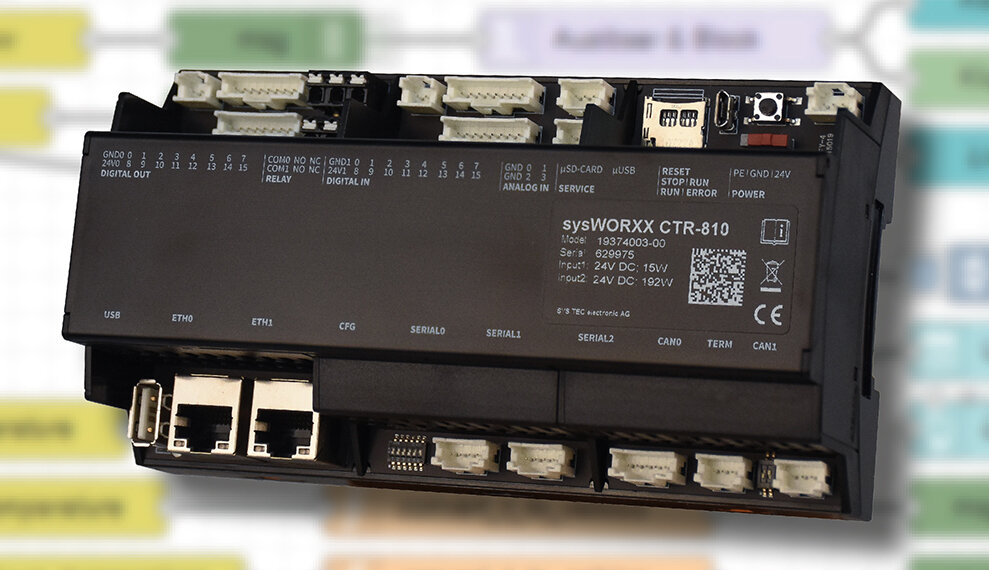

![sysWORXX CTR-810]()
Erweiterbare Steuerungslösung für industrielle Systeme
-
![sysWORXX CTR-850 mit Zubehör]()
Flexible Plattform für individuelle Automatisierungsaufgaben
Flyer und weiterführende Informationen
Weiterführende Informationen zur sysWORXX CTR-Familie finden Sie in unseren Produkt-Flyern. So erhalten Sie einen schnellen Überblick über Modelle, Einsatzmöglichkeiten und technische Merkmale.
