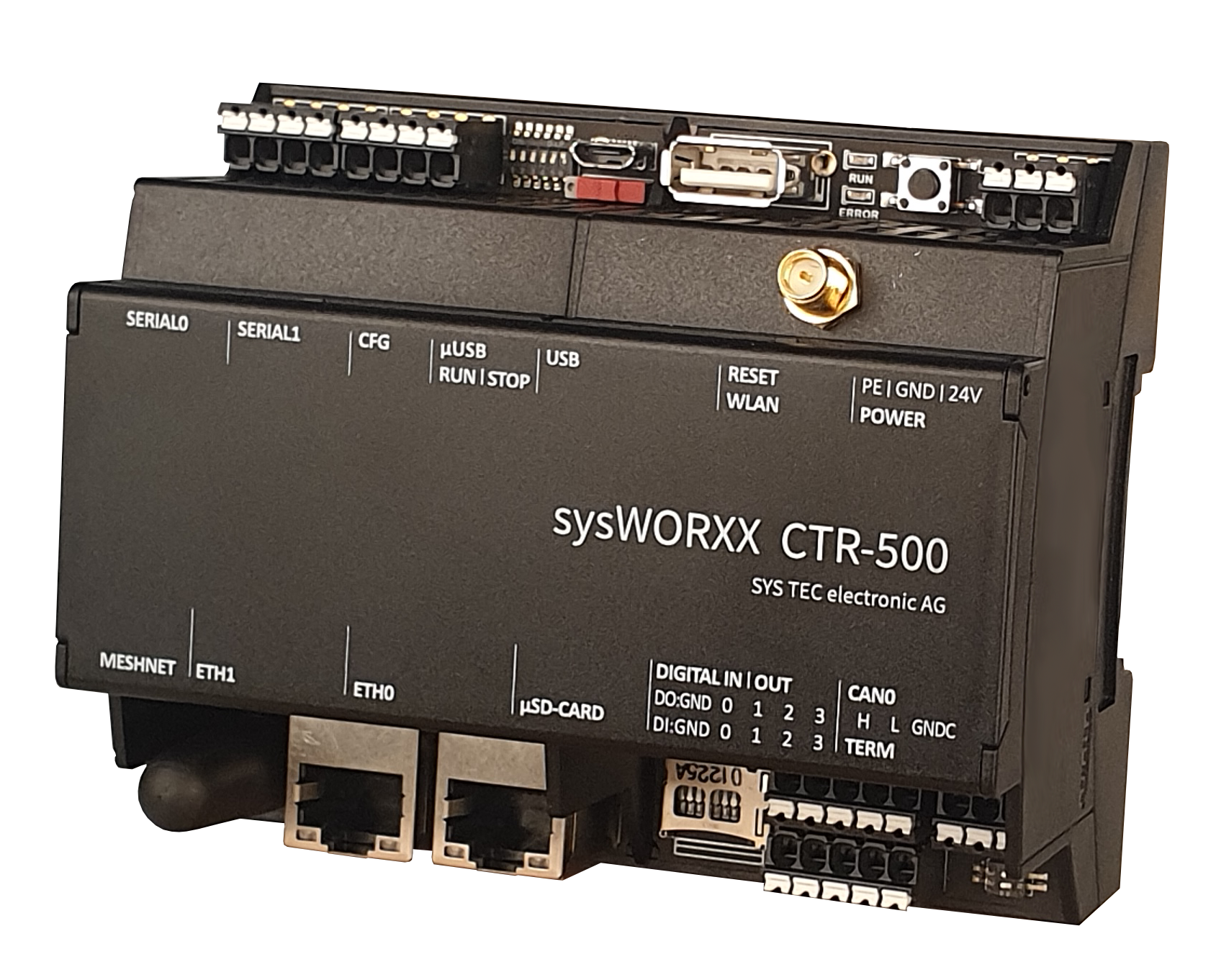

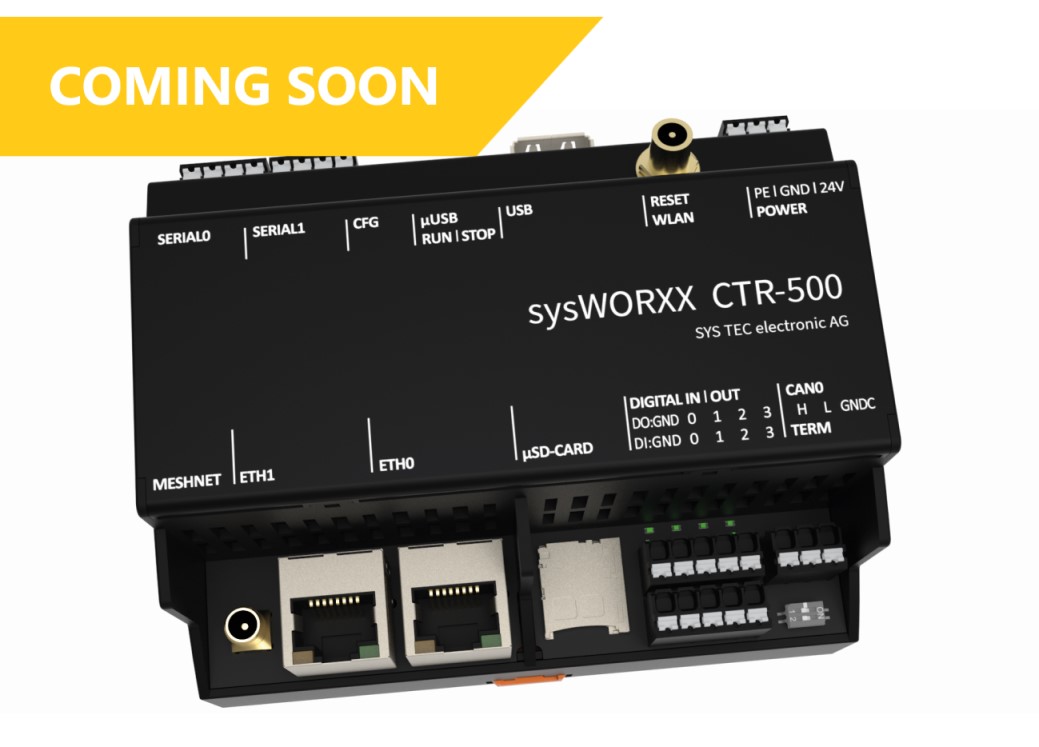

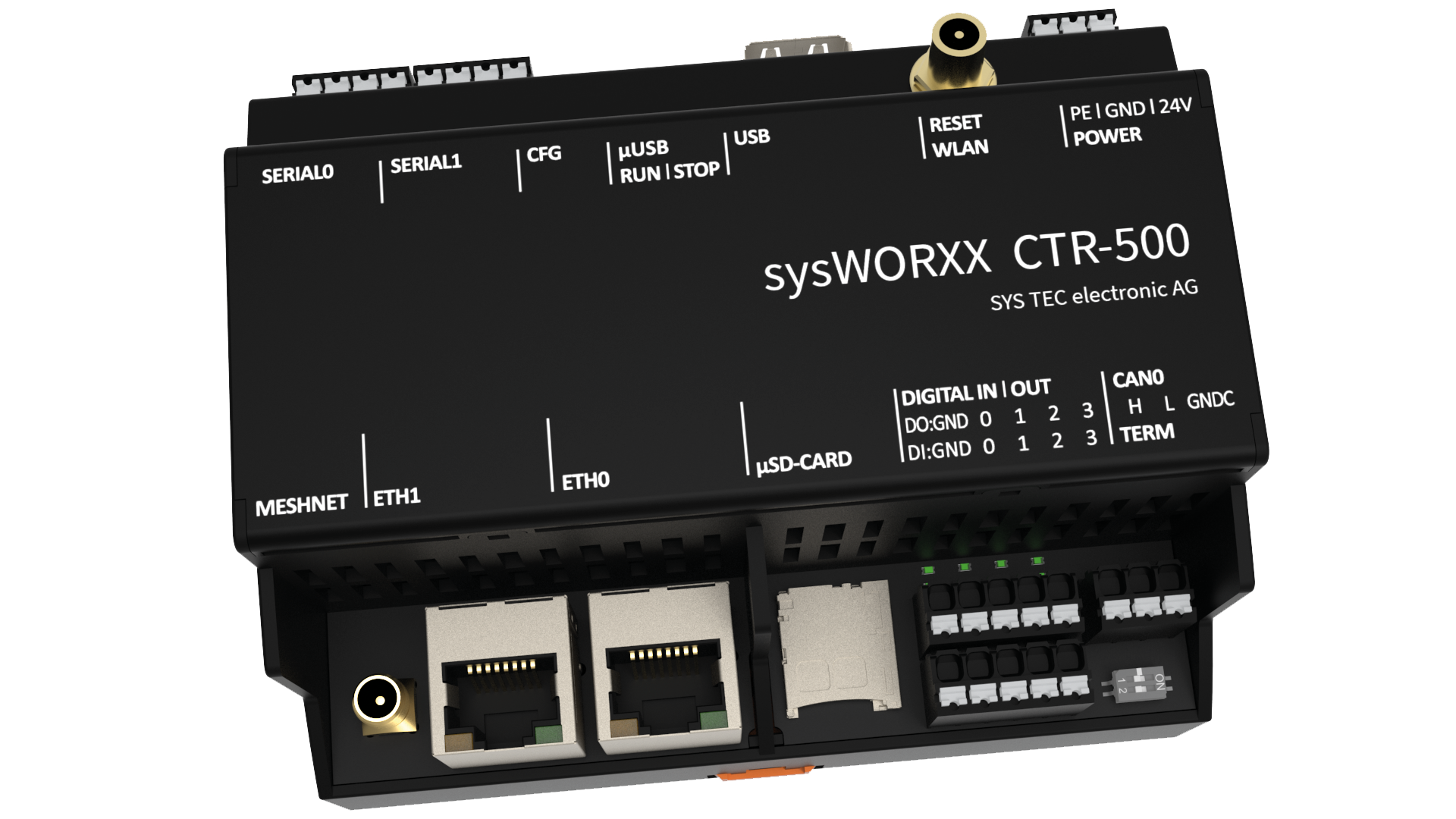

Klein, Kompakt und mit integriertem Wi-Fi –
das ist unser sysWORXX CTR-500
Die smarte Gateway-Lösung
Das sysWORXX CTR-500 ist eine frei programmierbare Linux-Baugruppe für industrielle Anwendungen. Seinen Einsatz findet es als Feldbus Gateway, Edge Controller und Kompakt-Steuerung.
Schnell, kompakt und leistungsstark wie sein großer Bruder, das CTR-700, unterstützt es in kürzester Zeit die einfache Applikationsentwicklung mit der Low-Code Umgebung Node-RED.
Das CTR-500 ist mit der Programmierumgebung OpenPCS auch als SPS in IEC 61131-3 programmierbar.
Darüber hinaus unterstützt das CTR-500 gängige High-Level Programmiersprachen von C/C++, über Rust, C# (Mono), Java bis hin zu Python. Über Standardprotokolle wie MQTT und REST ist das CTR-Modul bereit für den Einsatz mit allen gängigen Cloud-Anbietern.
Wir bringen die Bindung von IT- und OT auf eine neue Ebene.
Skalierbar in Funktionalität und Schnittstellen ist das sysWORXX CTR-500 ein Multitalent auf kleinstem Raum. Hardwareseitig ist das Modul vorbereitet als Sinknode für wirepas massive pure mesh connectivity.
Darüber hinaus kann die Steuerung als IoT-Koppler eingesetzt werden, z.B. als Übersetzer zwischen verschiedenen Protokollen wie z.B. MQTT, Modbus und CANopen.
Ihre Vorteile:
- individuelle Skalierbarkeit in der Serie: Bestückungs- und Designoptionen, White- und Brandlabel
- hohe Feld- und Funkkonnektivität auf kleinem Raum
- frei programmierbare Steuerung für Automatisierung und Digitalisierung ausgestattet mit Open-Source-Software
- leistungsfähig und mit allen Standard Partnerlösungen sofort nutzbar
-
Eigenschaften & Details...
- WLAN und Meshnet Interface on board (Pigtail RP-SMA)
- unabhängige Ethernet-Schnittstellen für eine sichere Trennung von Enterprise IT und Shop Floor OT
- Nutzung diverser Protokolle:
- CAN, CANopen (inkl. CANopen-Manager-Service zur Integration anderer CANopen-Module)
- Modbus-RTU und TCP
- MQTT
- geeignet für die DIN- Hutschienenmontage
Eigenschaften Allgemeines
Größe (Höhe, Breite, Tiefe)
60x108x91mm
Temperaturbereich
0°...55°C
Luftfeuchtigkeit
10...95% nicht kondensierend (VDE 0110)
Schutzart
IP 20
Montageart
Hutschiene
Versorgungsspannung
24VDC
n Core
CPU
Dual 1GHz Cortex™-A7 NXP iMX7
Real-time Co-Prozessor
200 MHz Cortex™-M4
RAM
1024 MiB
eMMC
8 GiB
RTC
on-board, mit Puffer-Kondensator
Temperatur-Sensoren
CPU und IO-Board
n Konnektivität
WLAN
1 (RP-SMA-Buchse, Antenne extern)
Meshnet
1 optional (RP-SMA-Buchse, Antenne extern)
ETH
2 (1Gbps, mit jeweils eigener MAC-Adresse)
CAN
1 (CAN 2.0B)
SIO
2 (softwaremäßig konfigurierbar: RS-232, RS-485)
USB Host
1 (USB 2.0)
SD Card
1 (Micro-SD)
Linux Console
Seriell (über USB)
n Software
Grundinstallation
Linux (Debian), I/O-Treiber, Node-RED incl. sysWORXX Nodes für on-board IOs
Zusätzliche Lizenzen
IEC 61131-3 Runtime: OpenPCS (incl. CAN, CANopen, Modbus TCP/RTU, MQTT)
Optional
Drittsoftware: Download über Debian OS Repositories
qBee Agent für Device Management via Cloud
n I/O-Schnittstellen
Digitale Eingänge
4 (24VDC, galvanisch getrennt)
A/B Encoder
1 (als Alternativ-Funktion für DI2/DI3)
Highspeed Counter
1 (Up/Down, als Alternativ-Funktion für DI2/DI3)
Digitale Ausgänge
4 (24VDC/0.5 A)
PWM
2 (als Alternativ-Funktion für DO2/DO3)
n Benutzerschnittstellen
Switch
Run-/Stop-Schalter, Reset-Taster, DIP-Schalter
Status LEDs
Power CPU, Power Periphery, Run, Error, Status der Ein- und Ausgänge
Wartungszugänge
SSH/SFTP über Ethernet, Linux Konsole über Seriell/USB
-
Software & Programmierung...
Programmierbarkeit? Keine Frage!
Auch unser CTR-500 spricht die Sprachen Ihrer Mitarbeiter. Als Controller ist es frei programmier- und konfigurierbar für alle Anforderungen und unterstützt moderne Hochsprachen sowie die Ausführung von IED 61131-3 SPS- Programmen und Linux basierten Applikationen. Als Basiskomponente für Ihre Entwicklung sind Ihren Ideen kaum Grenzen gesetzt.
- C/C++, C#, Java, Python
- Node-RED Runtime mit sysWORXX spezifischen Nodes
- OpenPCS Integration IEC 61131-3
- Docker (Containervirtualisierung)
-
Personalisierung...
-
Dokumente & Downloads...
Downloads Name Type Size Action D Datenblatt | sysWORXX CTR-500 - english pdf 531 KB Download E EU-Konformitätserklärung - sysWORXX CTR-500 pdf 329 KB Download O OpenPCS IEC 61131-3 Programmier-System Version V7.4.4 RV1.00 - Deutsch exe 101 MB Download S SYS TEC electronic - spezifische Erweiterung für OpenPCS / IEC 61131-3 Version V7.4.4 RV1.00 - Deutsch exe 34 MB Download System Manual sysWORXX series pdf 2 MB Download T Technical Specification sysWORXX CTR-500 pdf 629 KB Download -
Unsere Partnerlösungen...
qBee Device Management
Beschleunigen Sie die Einführung Ihrer Lösung durch sofort einsatzbereite Konnektivität mit unserem Partner qBee. Mit dem qBee Device Management können Sie Ihre IoT-Geräte effizient verwalten und sichern. Die auf unser sysWORXX CTR-500 abgestimmten Agents bieten Ihnen:
- Fernzugriff im Shell- und Web-Access
- Monitoring und Alarming, Port forwarding
- Konfigurationsmanagement
- Empfangen Sie Gerätemetriken und CVE-Sicherheitsanalysen
-
Bestellinformationen...
