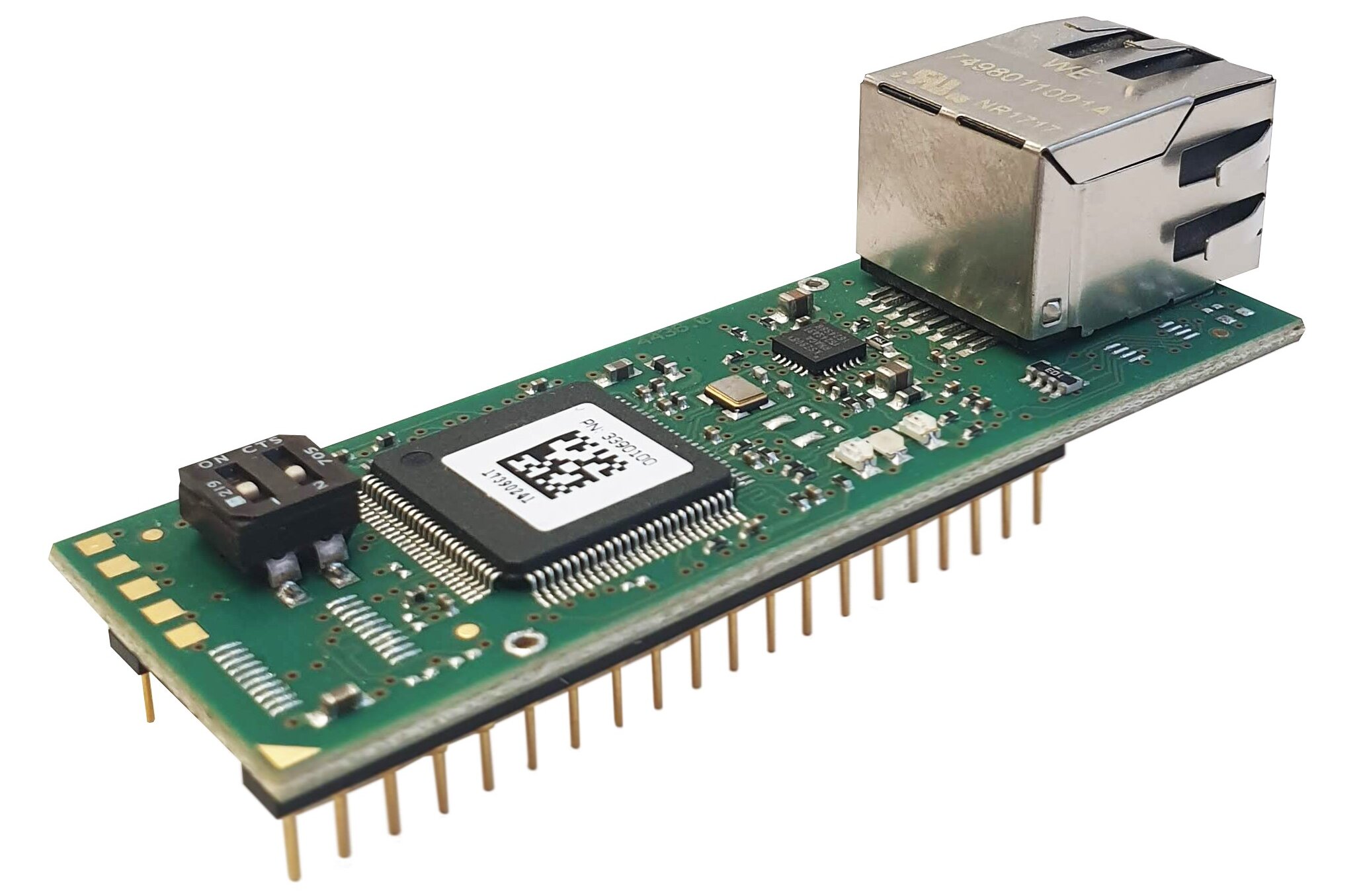

Smarte IoT-Steuerung mit Cloudanbindung - das ist unser sysWORXX CTR-100
Klein und smart – unser sysWORXX CTR-100 ist ein aufsteckbarer Rechenkern zur Anbindung an die Cloud, welcher vom Anwender frei programmierbar ist. Im Gegensatz zu anderen IoT-Chip-Geräten vereint der CTR-100 von SYS TEC electronic Sensor zu Cloud-Anforderungen mit Datenvorverarbeitung von zeitkritischen Signalen bis hin zu effizienten Steuerungsaufgaben. Dafür sind bereits entsprechende Funktionsbibliotheken vorinstalliert, mit denen der CTR-100 sofort einsatzfähig ist. Darüber hinaus ist unser CTR-100 für die Nutzung von Cloud Services wie beispielsweise der IBM IoT-Plattform (IBM Watson) bestens vorbereitet.
- aufsteckbar, frei programmierbar und autark einsetzbar
- Sensor2Cloud-Anforderungen mit Datenvorverarbeitung von zeitkritischen Signalen bis hin zu effizienten Steuerungsaufgaben
- direkter Anschluss von Aktuatoren und Sensoren
- Cloud kompatibel – direkte Anbindung
|
Physisch |
|
|
Größe (LxB) |
70x24mm |
|
Betriebstemperatur |
0ºC … +70ºC |
|
Feuchtigkeit |
10 - 95% nicht kondensierend (VDE 0110) |
|

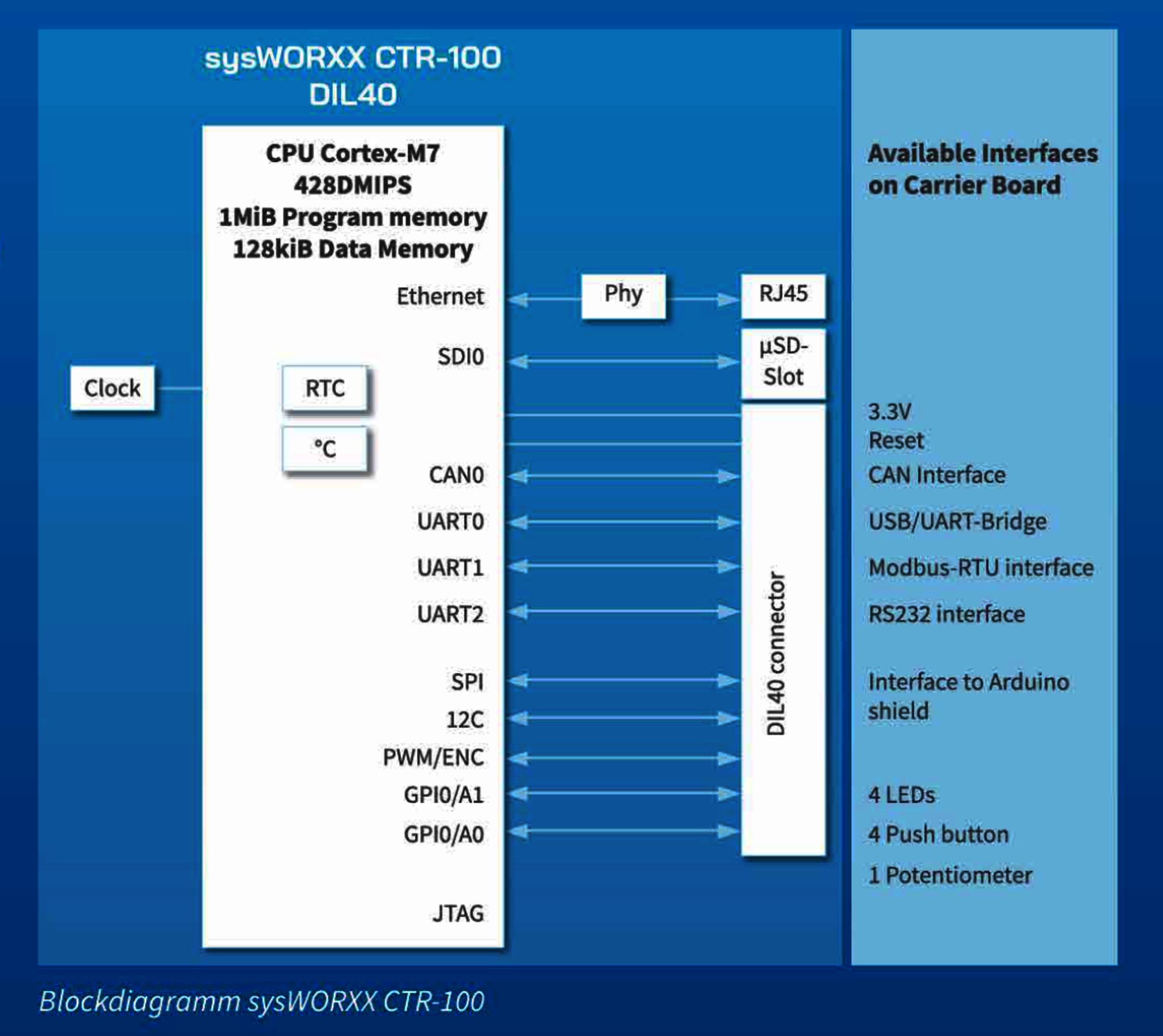

CPU |
|
|
Controller / Core-Architektur |
STM32F767 / ARM 32-bit Cortex™-M7 |
|
Taktfrequenz (intern) |
200MHz |
|
Speicher |
|
|
RAM |
128kB für SPS Applikation |
|
Konnektivität |
|
|
ETH |
1x 10/100Mbps, on-board PHY + RJ45 Stecker |
|
CAN |
1 |
|
UART |
3 |
|
SPI |
1 |
|
I2C |
1 |
|
PWM |
2 |
|
I/O Schnittstellen |
|
|
Analoge Ausgänge |
2 |
|
Analoge Eingänge |
4 |
|
Digitale Ausgänge |
max. 13 |
|
Digitale Eingänge |
max. 15 |
|
Fast Counter |
1 |
|
Board-to-board Steckverbinder |
DIL-40 Sockel oder LGA |
|
Software |
|
|
Laufzeitsystem |
SmartPLC von infoteam |
|
Programmierschnittstelle |
Ethernet |
|
Programmierbar |
IEC 61131-3 |
|
Spannungsversorgung |
|
|
Betriebsspannung |
3.3V +/-5% |
|
Optional |
|
|
LCD Display |
via SPI oder I2C |
|
SD-Karte |
Variante DIL40: on-board Sockel |
|
Variante LGA: SD-Karten Signale herausgeführt für Anschluss/Integration eines externen SD-Karten Slots auf kundenspezifischer Basisplatine |
|
|
RTC |
|
|
sysWORXX CTR-100 DIL40 Variante: kein Batterie-Backup |
|
|
sysWORXX CTR-100 LGA Variante: verfügbar |
|
|
Richtlinien |
|
|
RoHS konform |
ja |
Offen, frei und individuell programmier- und nutzbar, das ist unser sysWORXX CTR-100 als Basiskomponente für Ihre Entwicklung. So sind Ihren Ideen kaum Grenzen gesetzt.
Neben der freien Applikationsentwicklung kann natürlich auch das Baseboard des CTR-100 nach individuellen Bedürfnissen angepasst und direkt in der Zielhardware eingebettet werden. Dabei ist es möglich, das Design des CTR-100 direkt auf PCB-Ebene (in DIL40- oder LGA-Variante) mit einem Gerät zu kombinieren und so eine direkte Verbindung nach außen zu ermöglichen, zum Beispiel an beliebige Cloud Lösungen, Leitsysteme, etc.

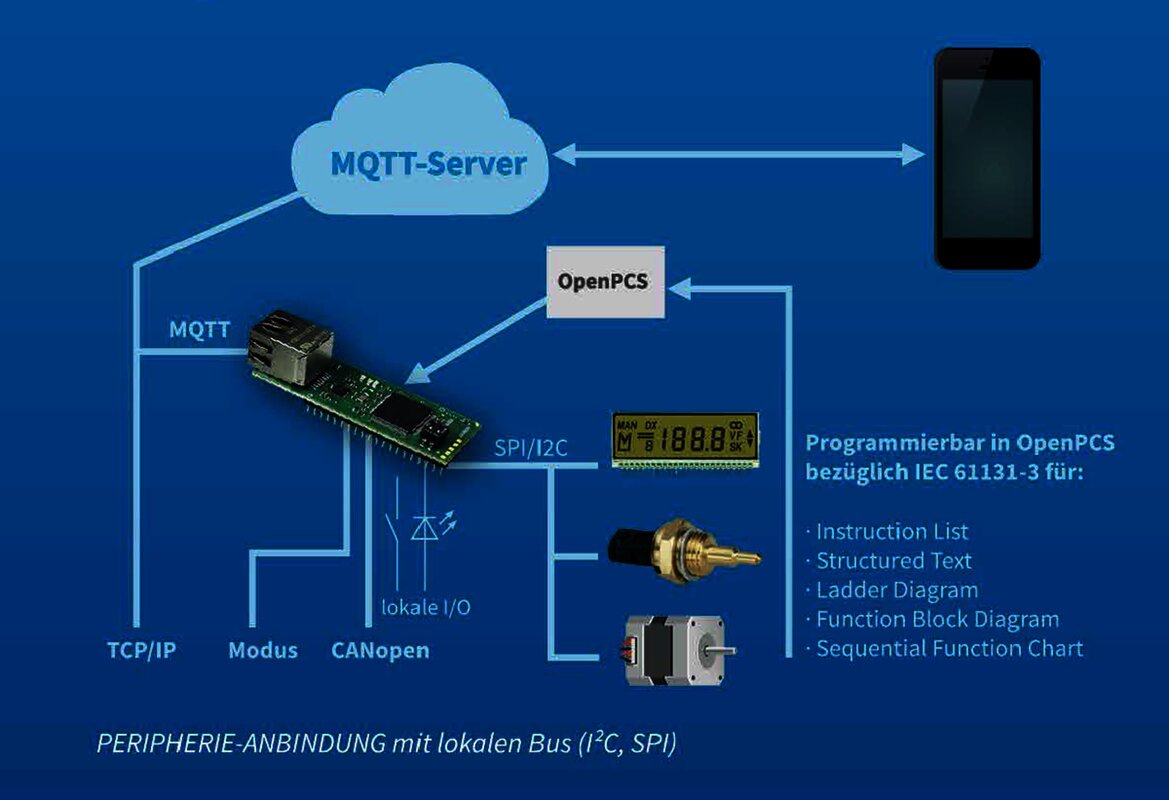

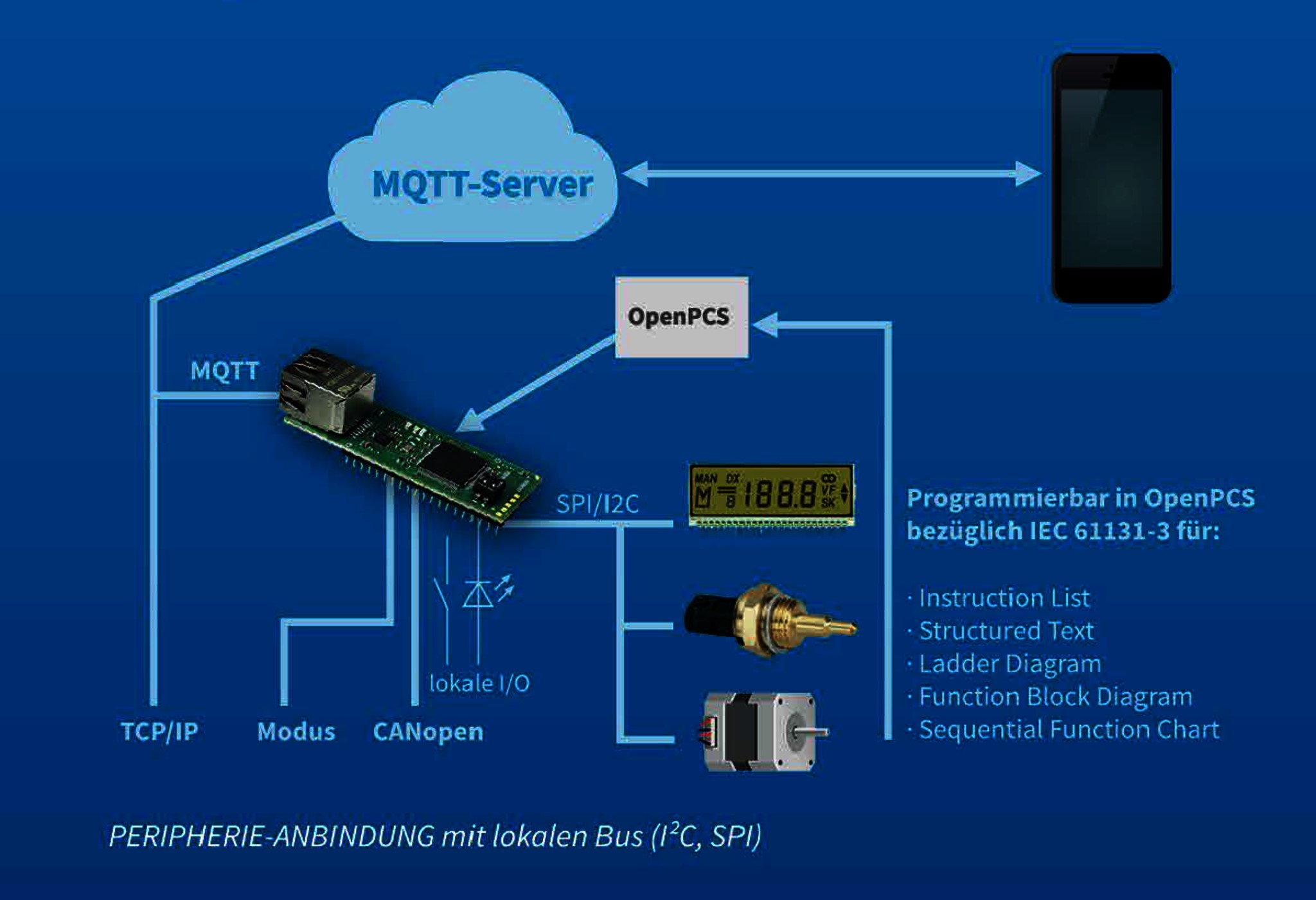

Wie jedes unserer Geräte ist der sysWORXX CTR-100 für die direkte Verbindung mit der Cloud geeignet und für die Anwendung im Bereich IoT/Industrie 4.0 einfach zu integrieren. Die Vorteile liegen im Bereich der Anwendung, Sicherheit und Cloud-Anbindung. Auf dem Chip sind Protokolle wie MQTT, Modbus oder CANopen als Bibliotheken vorhanden, die umgehend einsatzbereit sind. Die im Sourcecode mitgelieferten Vorlagen und Beispiele dienen dem Anwender als Ausgangspunkt für eigene Applikationsentwicklungen. Über DI/DO, I²C und SPI können Akuatoren und Sensoren direkt angeschlossen werden. Damit kann die gesamte Messung, Steuerung und Regelung direkt auf dem CTR-100 abgebildet werden. Der Chip funktioniert autark und unabhängig von der Cloud. Bei anderen IoT Chip-Geräten finden besagte Prozesse typischerweise in der Cloud statt. Für die Anbindung an die Cloud wird zudem kein zusätzliches Gateway benötigt.
