Zusätzliche RS232-Schnittstelle für Laptop's und PC's
Ohne IRQ- oder COM-Port-Konflikte

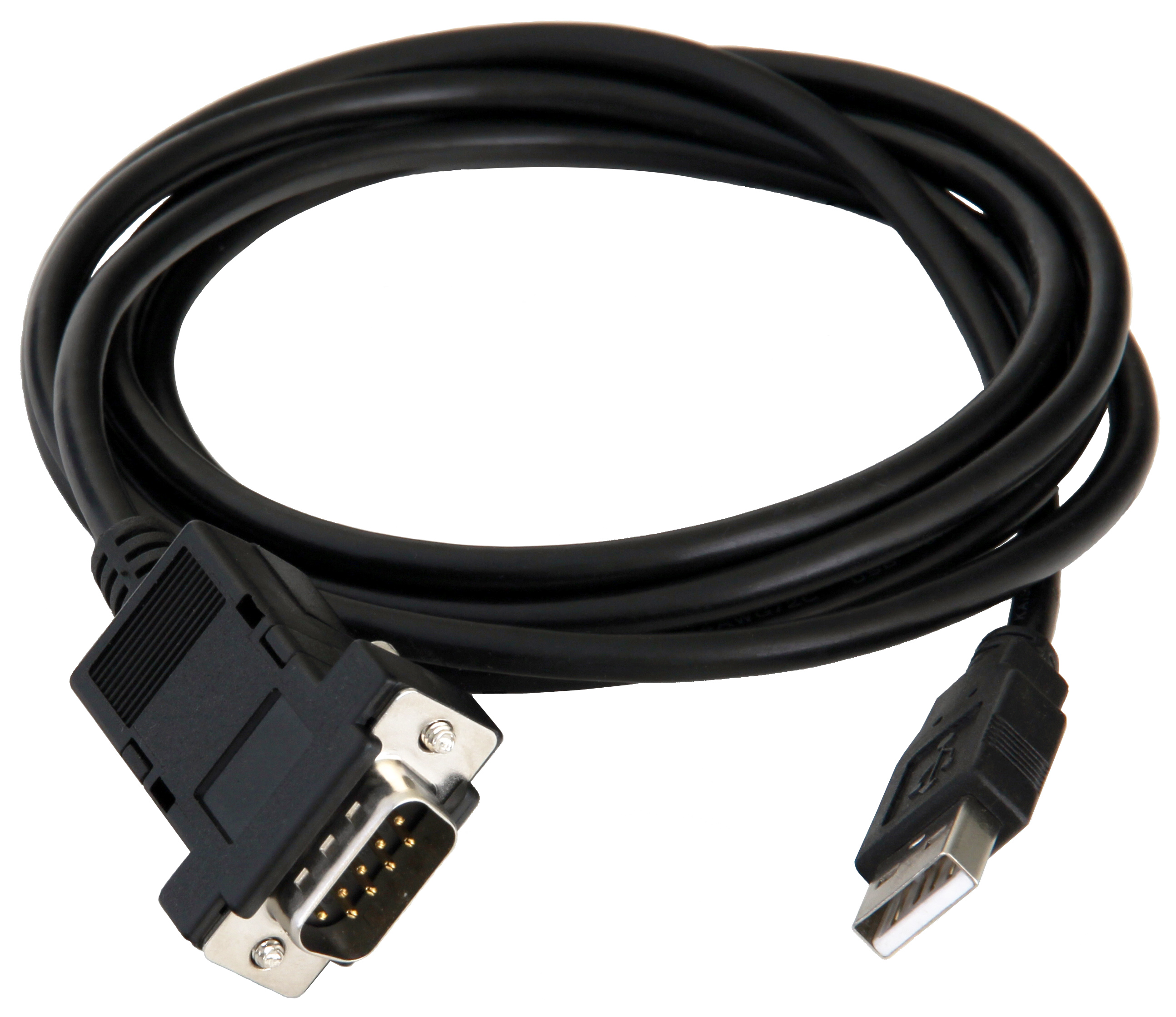

Der USB-RS232 Adapter ist eine zusätzliche RS232-Schnittstelle für Laptop's und PC's. Mit dem Anschließen des USB-RS232 Adapters an einen PC, Laptop oder Hub, wird das System um ein seriellen Kommunikations-Port erweitert. Das USB RS232 Adapter Kabel ermöglicht den Anschluss eines RS232-Gerätes an Computer, welche über keine serielle Schnittstelle mehr verfügen.
Das USB-RS232 Adapter Kabel wird mit dem Anstecken an den USB-Port automatisch erkannt. Es treten keinerlei IRQ oder COM-Port Konflikte auf, da der Port keine zusätzlichen IRQ, DMA oder Speicherressourcen vom System benötigt. Die Stromversorgung erfolgt direkt über des USB-Interface. Der USB RS232 Adapter funktioniert perfekt mit der Entwicklungssoftware KEIL µVision3.
-
Eigenschaften & Details
Details USB-UART:
CP2102
USB-RS232:
SP3243EBCR-L
Signalleitungen:
RxD, TxD, RTS, CTS, DSR, DTR, DCD, RI
Spannungsversorgung:
via USB, keine zusätzliche Spannungsversorgung notwendig
Stromverbrauch:
Standby ca. 18 mA, typ. aktiv 33mA
USB Anschluss:
USB A Anschluss mit 2m Kabel
RS232 Anschluss:
9-pin SUB-D Anschluss mit DTE Anschlussbelegung
Umgebungstemperatur:
Lagerung: -40...+70°C
in Betrieb: 0...+60°C
unterstützte Datenübertragungsraten:
300 bits/s - 230400 bits/s (Stufen siehe Manual)
Datenformat:
Data bit: 7,8
Stop bit:
1,2
Parität:
ungerade, gerade, keine, Zeichen, leer
Unterstützte Betriebssysteme:
Windows® XP/Vista/7/8/8.1/10, Linux 2.6.x, Linux 3.x.x
Mac OS-X, WinCE 5.0, WinCE 6.0, Win2K, Android
RoHS konform:
ja
-
Besonderheiten
- kompakte Bauweise (SUBD9 Formfaktor)
- Treiber für Windows®, Linux, MAC und Android (Application Note) inklusive
- Zugreifbar über virtuelle COM-Ports unter Windows® XP / Vista / 7 / 8 / 8.1 / 10
- ESD geschützt bis zu 15KV
- USB 2.0 Full Speed (12Mbps), USB 1.1 kompatibel
- Unterstüzt alle RS232 Daten- und Handshake-Leitungen (RxD, TxD, RTS, CTS, DSR, DTR, DCD, RI)
-
Dokumente & Downloads
-
USB-RS232 Adapter Cable - Driver Package
(3 MB)
P/N SO-1080 - SYS TEC Release V6.0 or check Silabs.com for the latest driver update
-
USB-RS232 Adapter Cable - Driver Package
(3 MB)
