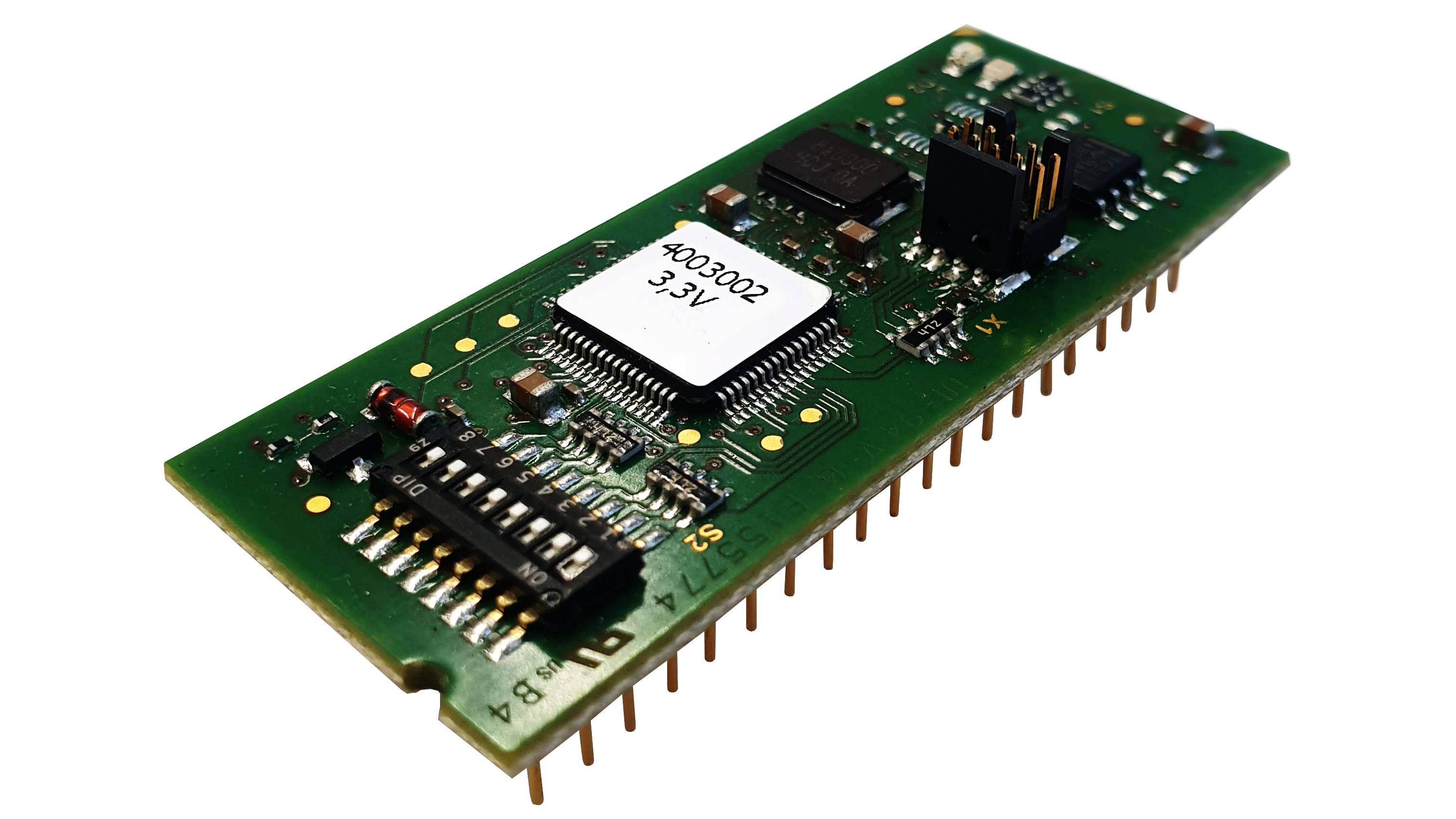

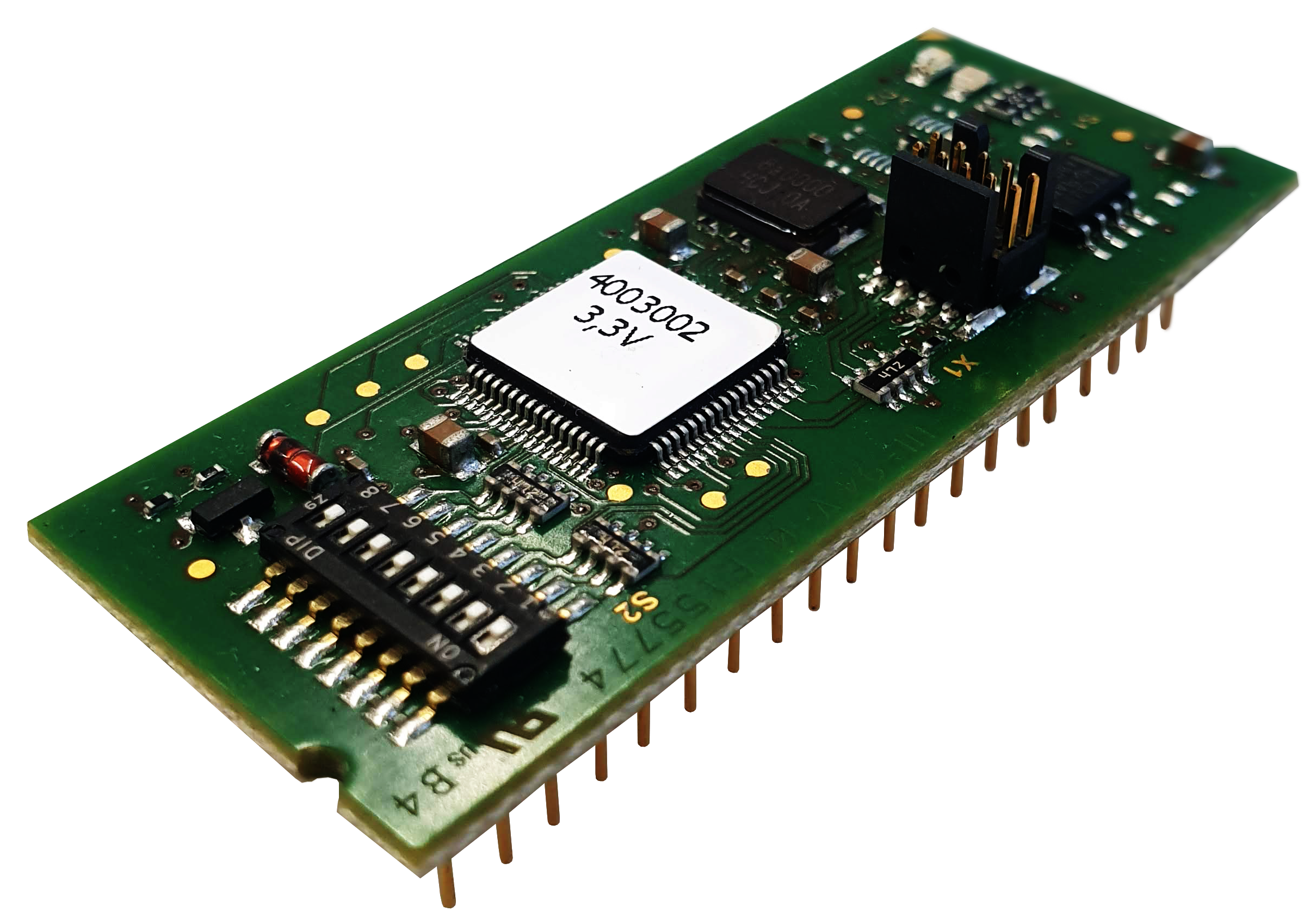

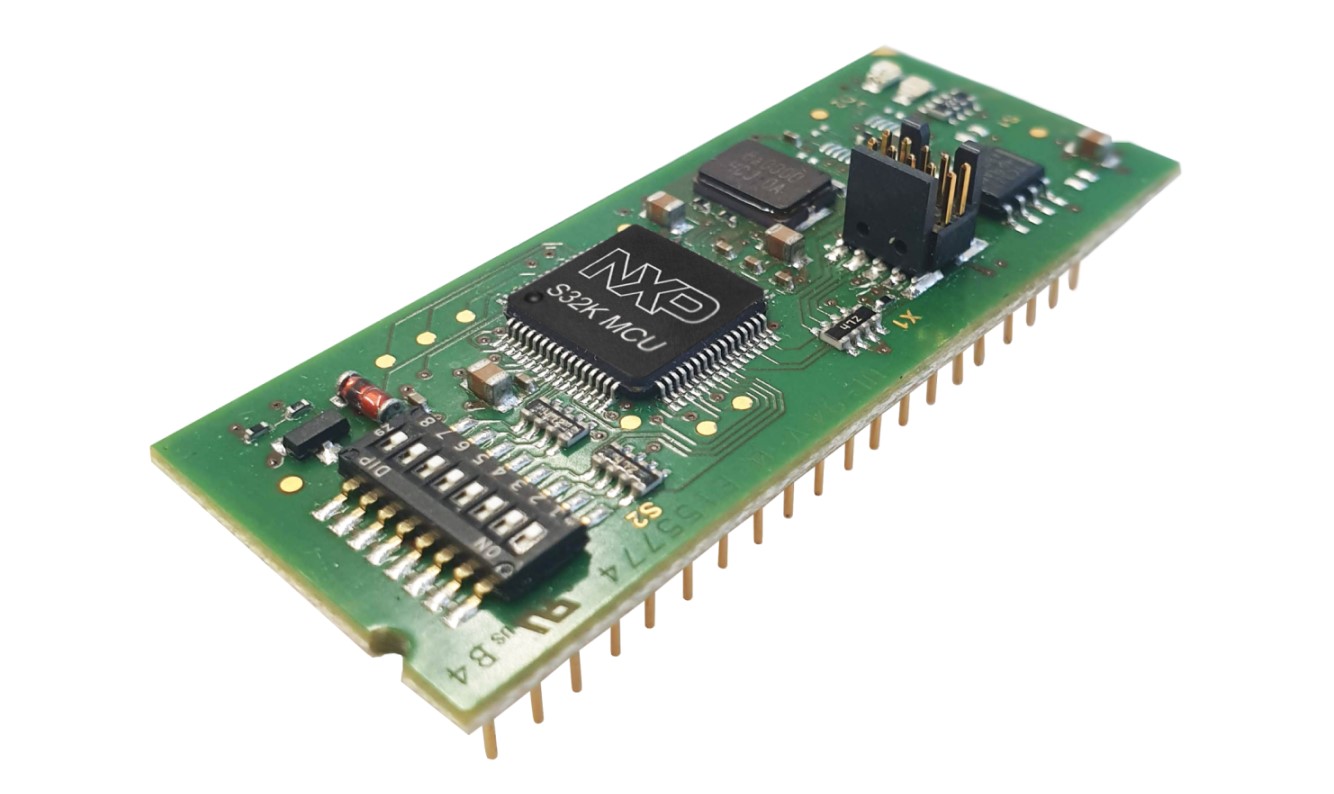

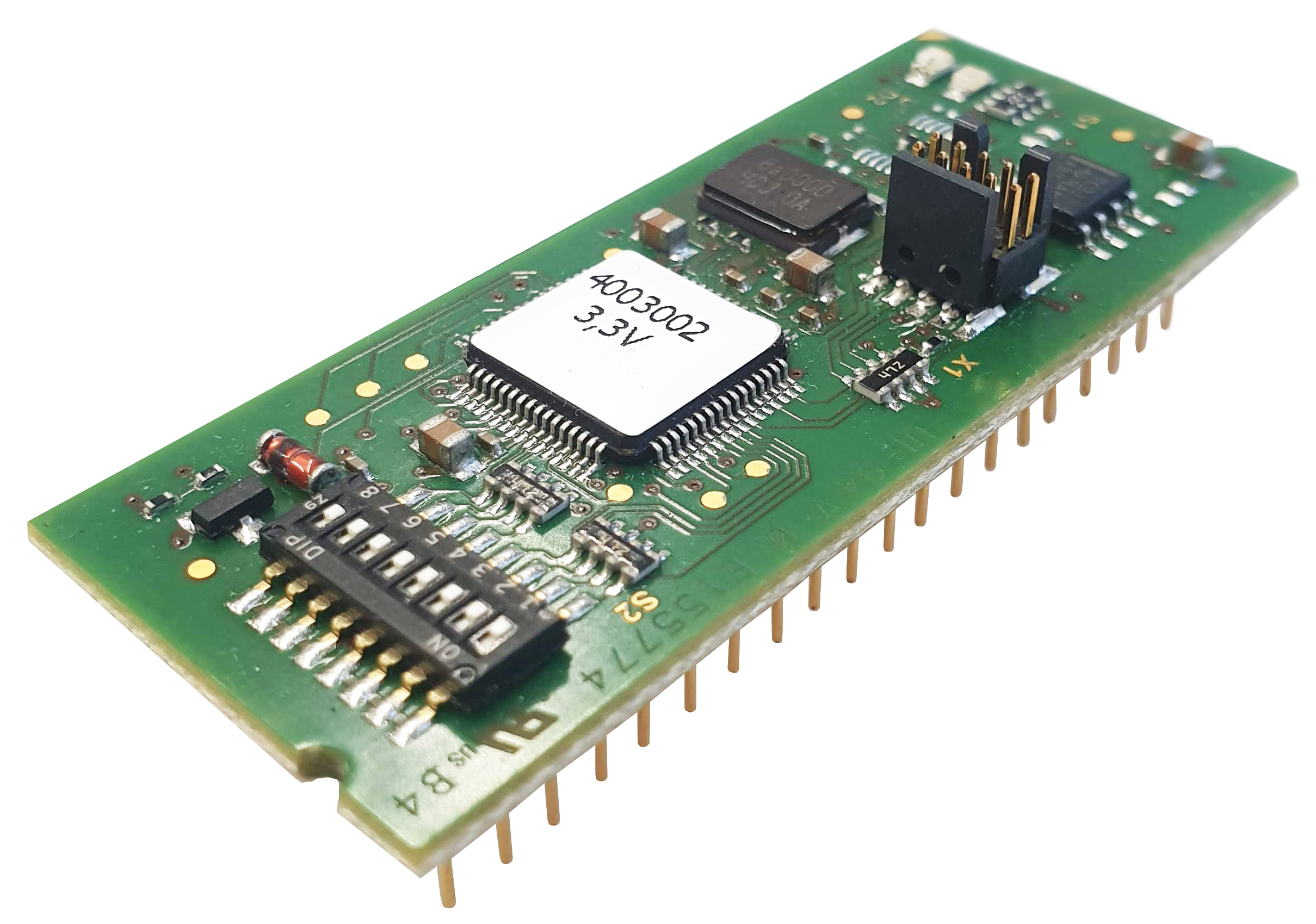

Der neue sysWORXX CANopen Chip CoC-100 ist ebenso wie sein Vorgänger, der sysWORXX CANopen Chip F40, ein komplett betriebsbereites Aufsteckmodul (SOM) mit bereits vorprogrammierter CANopen - Firmware zur Steuerung dezentraler CAN-Knoten. Der integrierte Standard DIP-40 Steckverbinder bildet die Schnittstelle zur Zielhardware und macht den sysWORXX CANopen Chip CoC-100 zu einer vielseitig einsetzbaren Kommunikationsschnittstelle.
Mit bis zu 7 I/O-Konfigurationen liefert er eine umfangreiche Auswahl an nutzbaren digitalen Ein- und Ausgängen, analogen Eingängen sowie PWM Ausgängen. Die on-board Einstellungsoptionen erlauben eine flexible Modulkonfiguration. Der sysWORXX CANopen Chip CoC-100 ist ein CANopen Slave Device entsprechend dem CANopen Geräteprofil CiA DSP 401 V3.1.0 und CANopen Kommunikationsprofil CiA 301 V4.2.0 (getestet mit dem CiA Conformance Test Tool. LEDs zeigen den Gerätestatus entsprechend CiA 303-3 V1.4 an.
KPIs / Key Features
- FD tolerant
- Zukunftssicherer Einsatz durch Einsatz des NXP S32K142 Controllers
- Nutzbar im 5V oder 3,3V Betrieb
- Höhere Genauigkeit des AD Wandlers – 12 Bit
- CANopen Bootloader für Firmwareupdate über den CAN-Bus
Vorteile
- neue leistungsstarke CPU NXP S32K142 (mehr CAN Puffer)
- Integration Layer setting services (LSS) nach CANopen Standard CiA DSP 305
- analoge Eingänge mit höherer Auflösung: 12 Bit (gegenüber 10 Bit beim F40)
- Design fertigungstechnologisch optimiert
- Die CPU ist als vorprogrammierter Chip für kundenspezifisches Design-In unter der Bezeichnung sysWORXX CANopen µChip CoC-100 verfügbar
- kostengünstiges Kommunikationsinterface
Kompatibilität zum CANopen ChipF40
- Baugröße und Pinbelegung identisch: kann hardwareseitig eins zu eins im bestehenden Design integriert werden
- bestehende Kundenapplikation können übernommen werden
- Integration neuer CANopen Standard
- Kompatibilität der Bitrate
- Kompatibilität des CANopen-Deviceprofiles
- Konfiguration über jedes beliebige CANopen Tool
- Muster im Basisdesign erhältlich mit 5 V
- in 3,3 V Designs nutzbar in der Artikelvariante mit TI TCAN337 Transceiver
Testen Sie unseren neuen CANopen Chip in ihrer bestehenden Applikation!
- Mustergeräte auf 5V Basis sind ab Q4 / 2019 verfügbar
- Dokumente sind auf Anfrage als Preliminary zum Download verfügbar

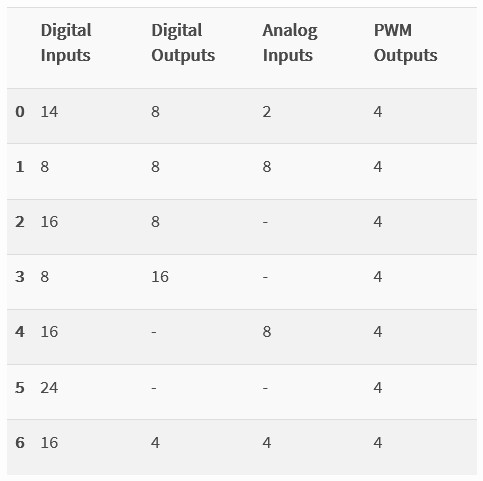

Konfigurationsmöglichkeiten mit dem sysWORXX CANopen Chip CoC-100
Digital Inputs | Digital Outputs | Analog Inputs | PWM Outputs | |
0 | 14 | 8 | 2 | 4 |
1 | 8 | 8 | 8 | 4 |
2 | 16 | 8 | - | 4 |
3 | 8 | 16 | - | 4 |
4 | 16 | - | 8 | 4 |
5 | 24 | - | - | 4 |
6 | 16 | 4 | 4 | 4 |
Kundenspezifische Erweiterungen und Anpassungen
Sie haben eine Produktidee, für welche der sysWORXX CANopen Chip CoC-100 interessant erscheint, aber es fehlen noch spezielle Funktionen für den Einsatz in Ihrer Applikation? Sprechen Sie mit uns, wir unterstützen Sie gern bei der Anpassung unserer Hardware und Software an Ihre Bedürfnisse. Natürlich steht Ihnen SYS TEC electronic auch bei den Themen Designentwicklung, technologische Betreuung, Serienreife und Produktion jederzeit gern zur Verfügung.
Downloads
Name | Type | Size | Action |
---|---|---|---|
E | |||
EDS file - sysWORXX CANopen Chip CoC-100 P/N SO-1134 - Package includes the "Electronic Data Sheet" (EDS) for the sysWORXX CANopen Chip CoC-100 module | zip | 43 KB | Download |
Bestellinformationen
Art.-Nr. | Beschreibung |
4003001 | sysWORXX CANopen Chip CoC-100 5V |
4003002 | sysWORXX CANopen Chip CoC-100 3V3 |
3301010 | sysWORXX CoC-100 µChip LQFP64 |
4002003 | Developmentboard DIPmodul 5V inkl. Basisplatine zur Entwicklung und Inbetriebnahme |
4002026 | Developmentboard DIPmodul 3V3 inkl. Basisplatine zur Entwicklung und Inbetriebnahme |
