sysWORXX CTR-100

Smarte IoT-Steuerung mit Cloudanbindung

aufsteckbar, frei programmierbar

Klein und smart - unser sysWORXX CTR-100 ist ein aufsteckbarer Rechenkern zur Anbindung an die Cloud, welcher vom Anwender frei programmierbar ist. Im Gegensatz zu anderen IoT-Chip-Geräten vereint der CTR-100 von SYS TEC electronic Sensor2Cloud-Anforderungen mit Datenvorverarbeitung von zeitkritischen Signalen bis hin zu effizienten Steuerungsaufgaben. Dafür sind bereits entsprechende Funktionsbibliotheken vorinstalliert, mit denen der CTR-100 sofort einsatzfähig ist. Darüber hinaus ist unser CTR-100 für die Nutzung von Cloud Services wie beispielsweise der IBM IoT-Plattform (IBM Watson) bestens vorbereitet.

Ihre Vorteile

  • frei programmierbar und autark einsetzbar
  • Sensor2Cloud-Anforderungen mit Datenvorverarbeitung von zeitkritischen Signalen bis hin zu effizienten Steuerungsaufgaben
  • direkter Anschluss von Akuatoren und Sensoren
  • Cloud kompatibel - direkte Anbindung
  • seinen Preis wert
  • Funktionen

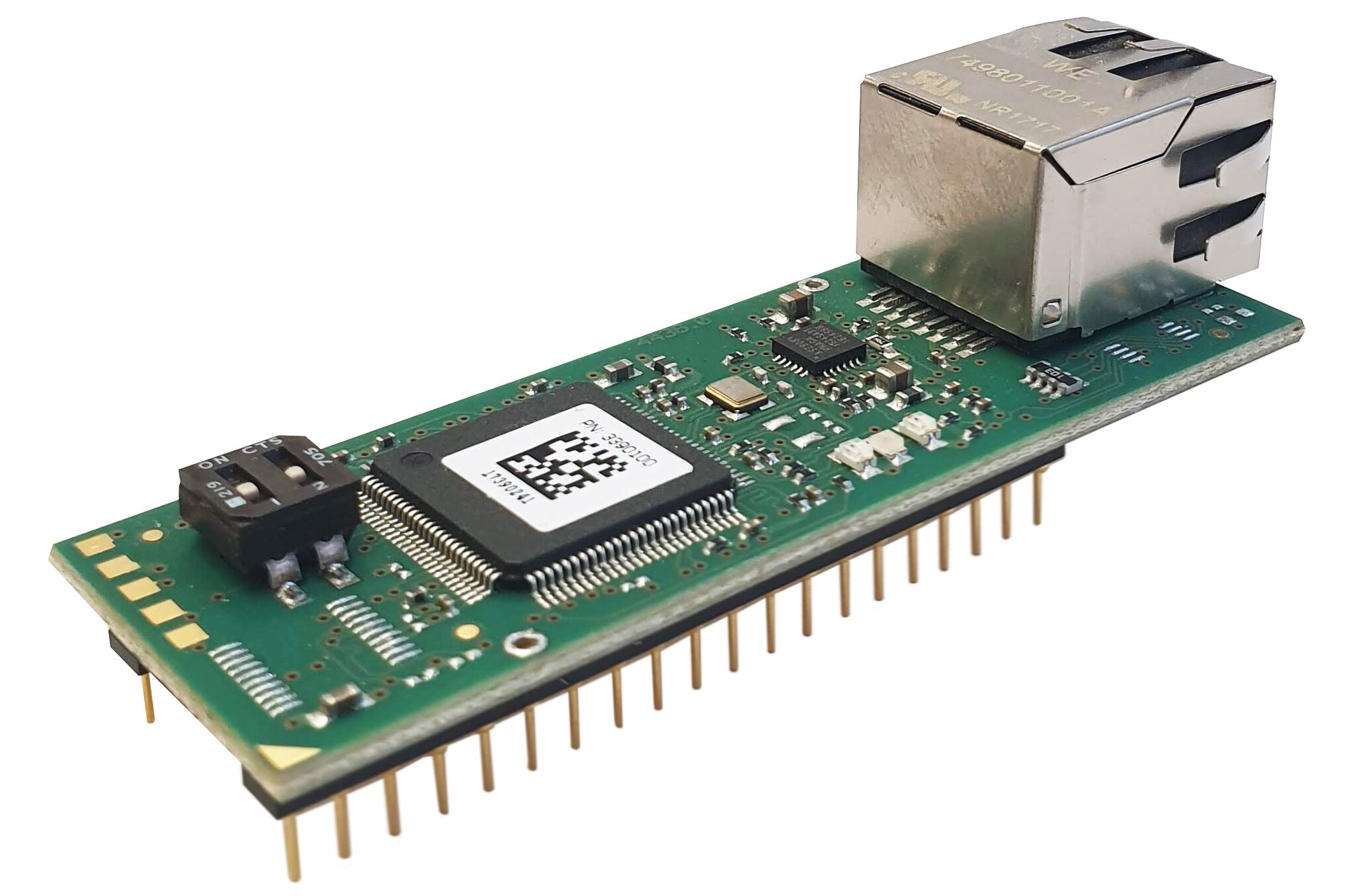

    • sysWORXX CTR-100 overview
    • sysWORXX CTR-100 Block Diagram

    Wie jedes unserer Geräte ist der sysWORXX CTR-100 für die direkte Verbindung mit der Cloud geeignet und für die Anwendung im Bereich IoT/Industrie 4.0 einfach zu integrieren. Die Vorteile liegen im Bereich der Anwendung, Sicherheit und Cloud-Anbindung. Auf dem Chip sind Protokolle wie MQTT, Modbus oder CANopen als Bibliotheken vorhanden, die umgehend einsatzbereit sind. Die im Sourcecode mitgelieferten Vorlagen und Beispiele dienen dem Anwender als Ausgangspunkt für eigene Applikationsentwicklungen. Über DI/DO, I²C und SPI können Akuatoren und Sensoren direkt angeschlossen werden. Damit kann die gesamte Messung, Steuerung und Regelung direkt auf dem CTR-100 abgebildet werden. Der Chip funktioniert autark und unabhängig von der Cloud. Bei anderen IoT Chip-Geräten finden besagte Prozesse typischerweise in der Cloud statt. Für die Anbindung an die Cloud wird zudem kein zusätzliches Gateway benötigt.

  • Basistechnologie

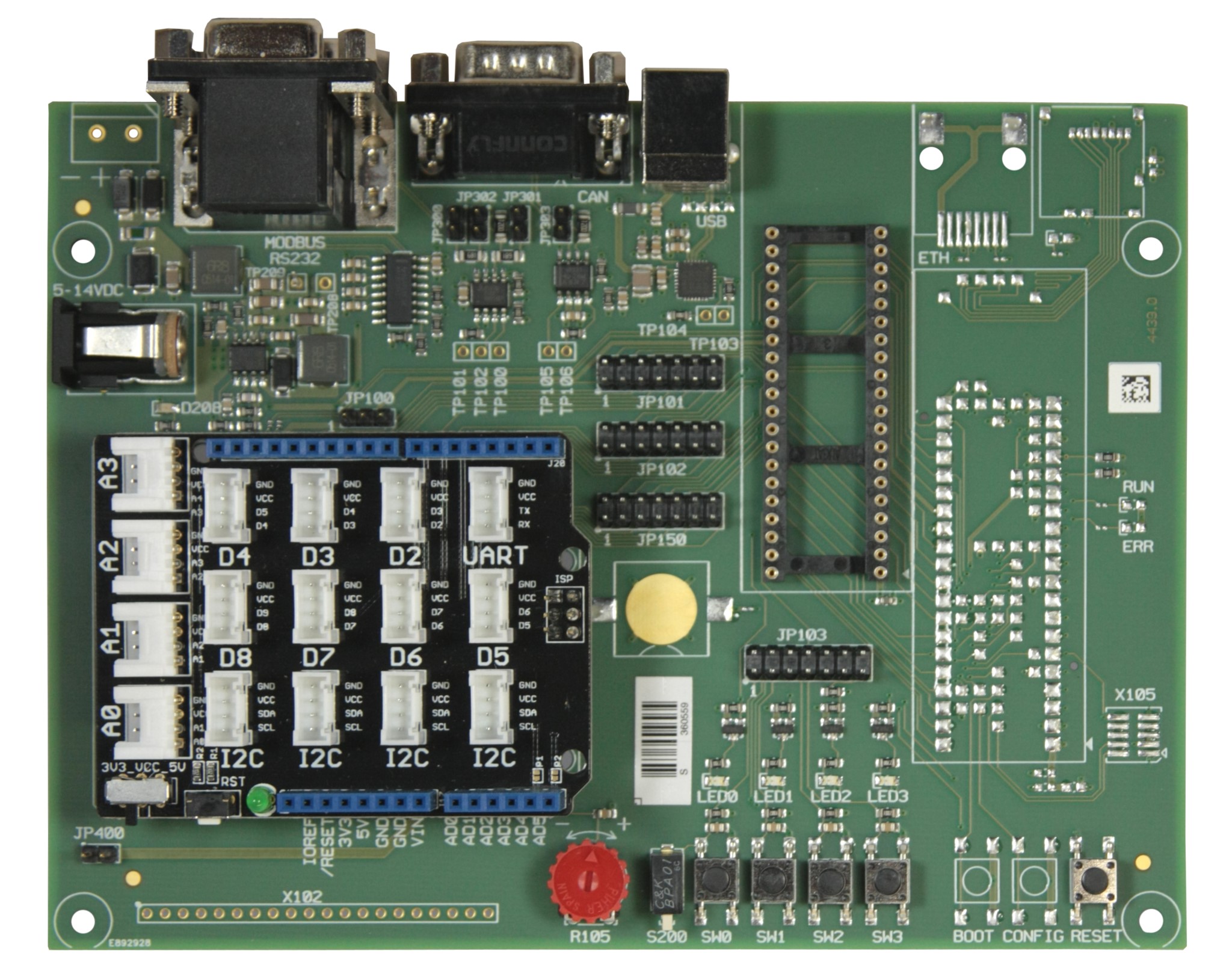

    sysWORXX CTR-100 Baseboard + Arduino

    Offen, frei und individuell programmier- und nutzbar, das ist unser sysWORXX CTR-100 als Basiskomponente für Ihre Entwicklung. So sind Ihren Ideen kaum Grenzen gesetzt.

    Neben der freien Applikationsentwicklung kann natürlich auch das Baseboard des CTR-100 nach individuellen Bedürfnissen angepasst und direkt in der Zielhardware eingebettet werden. Dabei ist es möglich, das Design des CTR-100 direkt auf PCB-Ebene (in DIL40- oder LGA-Variante) mit einem Gerät zu kombinieren und so eine direkte Verbindung nach außen zu ermöglichen, zum Beispiel an beliebige Cloud Lösungen, Leitsysteme, etc.

  • Add Ons

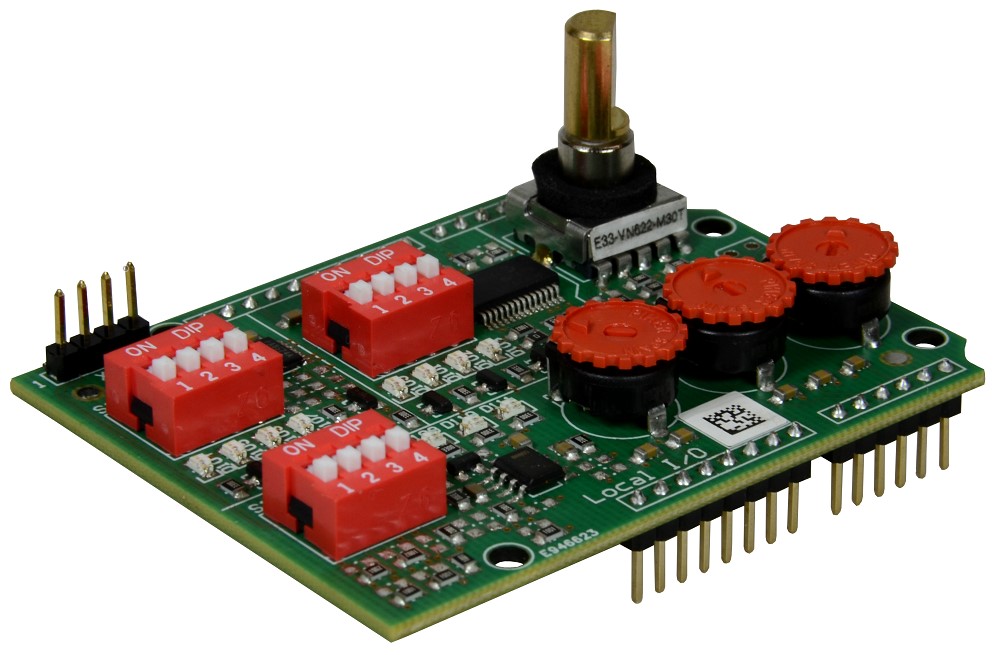

    • sysWORXX CTR-100 Add On module Arduino

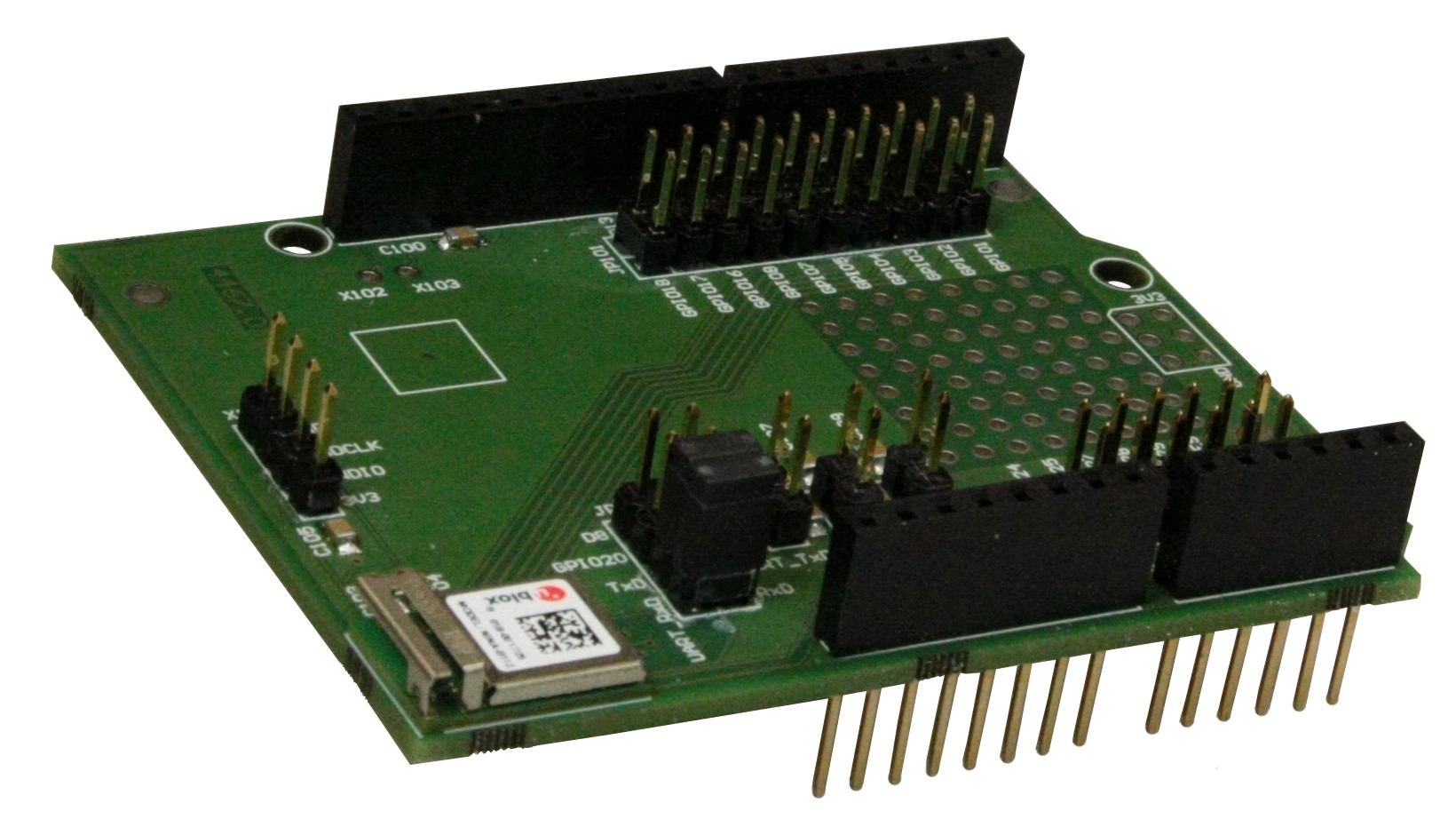

    • sysWORXX CTR-100 Add On module für Mesh NEtzwerke

    Sowohl für Meshnetzwerke als auch für IO-Controller sind Add-Ons verfügbar.

  • Eigenschaften / Details

    Physisch



    Größe (LxB)

    70x24mm

    Betriebstemperatur

    0ºC … +70ºC

    Feuchtigkeit

    10 - 95% nicht kondensierend (VDE 0110)

    CPU



    Controller / Core-Architektur

    STM32F767 / ARM 32-bit Cortex™-M7

    Taktfrequenz (intern)

    200MHz

    Speicher



    RAM

    128kB für SPS Applikation

    Konnektivität



    ETH

    1x 10/100Mbps, on-board PHY + RJ45 Stecker

    CAN

    1

    UART

    3

    SPI

    1

    I2C

    1

    PWM

    2

    I/O Schnittstellen



    Analoge Ausgänge

    2

    Analoge Eingänge

    4

    Digitale Ausgänge

    max. 13

    Digitale Eingänge

    max. 15

    Fast Counter

    1

    Board-to-board Steckverbinder

    DIL-40 Sockel oder LGA

    Software



    Laufzeitsystem

    SmartPLC von infoteam

    Programmierschnittstelle

    Ethernet

    Programmierbar

    IEC 61131-3

    Spannungsversorgung



    Betriebsspannung

    3.3V +/-5%

    Optional



    LCD Display

    via SPI oder I2C

    SD-Karte

    Variante DIL40: on-board Sockel



    Variante LGA: SD-Karten Signale herausgeführt für Anschluss/Integration eines externen SD-Karten Slots auf kundenspezifischer Basisplatine

    RTC




    sysWORXX CTR-100 DIL40 Variante: kein Batterie-Backup



    sysWORXX CTR-100 LGA Variante: verfügbar

    Richtlinien



    RoHS konform

    ja

  • Dokumente & Downloads

    NameTypeSizeAction
    S
    sysWORXX CTR-100 Utility Package sysWORXX CTR-100 Utility Package P/N 3912003 V1.02 includes driver software, system manual, baseboard schematic, IoT-Chip example zip14 MBDownload
    System Manual sysWORXX CTR-100 pdf1 MBDownload
    A
    Application Note sysWORXX CTR-100 pdf212 KBDownload
    B
    Broschüre sysWORXX CTR-100 pdf2 MBDownload
  • Bestellinformationen

    Art. Nr.

    Beschreibung

    3390100

    sysWORXX CTR-100 DIL40

    3390101

    sysWORXX CTR-100 LGA

    KIT-175

    Development Kit sysWORXX CTR-100 DIL40

    KIT-176

    sysWORXX meshnet Kit CTR-100 DIL40
